ML-R BLDC Motor 12 V, 20x40 mm, 1:6.5 (mrm-bldc20x40-6.5)

Ukratko

Snažan motor bez četkica. Izniman zakretni moment i brzina, uz visoku efikasnost. Specijalan cilindrični dizajn zavojnice. Ovi motori bez četkica nude odličnu kontrolu brzine i pozicije, dug životni vijek i visoku gustoću zakretnog momenta. Motor
  • NMB i NSK kuglični ležaji - manji šum i dulji životni vijek.
  • Statorski navoji čašičnog oblika, ne generiraju štetni moment sile i fluktuacija moment je mala.
  • Nd-Fe-B magnet - velika gustoća snage.
  • Kućište od aluminijske legure, za bolje odvođenje topline i manji porast temperature.
  • Hall senzori
Prijenos
  • Planetarna struktura
  • Svi su dijelovi strojno obrađeni za maksimalnu preciznost
  • Podnose veliki zakretni moment
  • Visoka efikasnost
  • Nizak šum


Cijena: 95,65 €, PDV uklj Kupi

Osobine

Motor - nominalni napon 12 V
Motor - brzina bez tereta 17780 okr/min

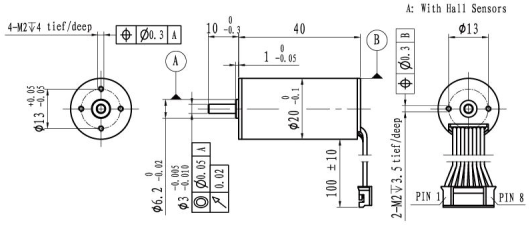

Motor - promjer tijela 20 mm
Motor - struja bez tereta 149 mA
Motor - nominalna brzina 15083 okr/min
Motor - nominalni zakretni moment 10 mNm
Motor - nominalna struja 1.72 A
Motor - zakretni moment zaglavljenog 65.9 mNm
Motor - struja zaglavljenog 10.5 A
Motor - maksimalna efikasnost 77.6 %
Motor - termalni otpor 1.14 Ω
Motor - termalni induktivitet 0.08 mH
Motor - konstanta zakretnog momenta 6.35 mNm/A
Motor - konstanta brzine 1503 okr/min/V
Motor - gradijent brzina / zakretni moment 270 okr/min/mNm
Motor - mehanička vremenska konstanta 6.4 m2
Motor - inercija rotora 2.3 gcm2
Motor - termalni otpor u kućištu 13.8 K/W
Motor - termalni otpor namotaji - kućište 4.3 K/W
Motor - termalna vremenska konstanta 8 s
Motor - termalna vremenska konstanta motora 366 s
Motor - temperatura okoline -30...+100 °C
Motor - maks. dozvoljena temperatura namotaja +150 °C
Motor - maks. dozvoljena brzina 35000 okr/min
Motor - osni zazor za osno opterećenje manje od 4 N 0 mm
Motor - osni zazor za osno opterećenje veće od 4 N Max. 0.3 mm
Motor - radijalni zazor Predefinirano
Motor - maks. osni teret (dinamički) 3.5 N
Motor - maks. sila prešanja (statička) 44 N
Motor - maks. sila prešanja (statički potporanj osovine) 1200 N
Motor - maksimalan radijalni teret, 5 mm od oboda 15 N
Motor - broj parova polova 1
Motor - broj faza 3
Motor - masa 56 g
Motor - senzori Hall
Motor - magnet Nd-Fe-B
Prijenos - omjer 1:6.5
Prijenos - materijal kućišta Čelik
Prijenos - materijal unutarnjih dijelova prijenosa Čelik
Prijenos - tip ležaja na vanjskoj osovini Kuglični ležaj, NMB i NSK
Prijenos - maks. radijalni teret (10 mm od oboda) 15.6 N
Prijenos - maks. osni teret 4.9 N
Prijenos - radijalni zazor osovine 0.04 mm
Prijenos - thrust play on shaft 0.4 mm
Prijenos - zazor bez tereta
Prijenos - maks. stalna brzina 42000 okr/min
Prijenos - raspon operativne temperature -30...+100 °C
Prijenos - broj stupnjeva 1
Prijenos - maks. stalni moment sile 0.72 Nm
Prijenos - maks. kratkotrajan moment sile 1.44 Nm
Prijenos - maks. efikasnost 90%

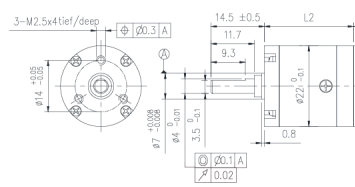

Prijenos - duljina L2 dijela prijenosa 22.6 mm
Prijenos - tip Planetarni

Spajanje
