ML-R I2C 3V3 5V Distribution Pins (mrm-distrib-a)

Ukratko

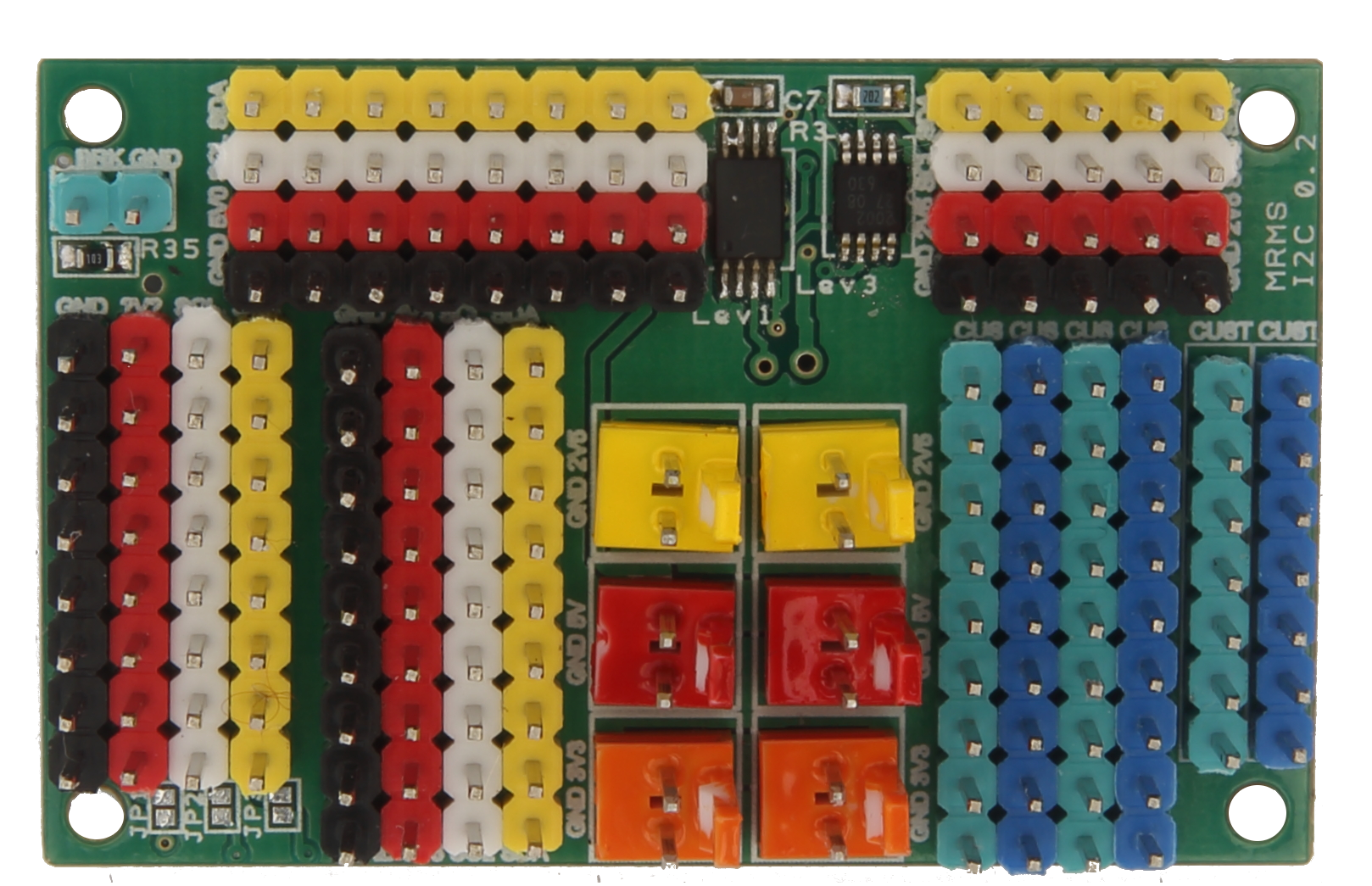

Pločica s razvodom I2C sabirnica na 3.3 i 5 V. Pinove je moguće koristiti kao dodatne izvore 3.3 i 5 V napajanja, npr. za senzore. Istina je, pločica je pretrpana konektorima, što škodi preglednosti. Cilj je bio na malom prostoru je dobiti maksimalan broj spojeva. Teška je situacija u kojoj želite spojiti još samo jedan I2C uređaj, a mjesta nema.

Cijena: 6,64 €, PDV uklj Kupi

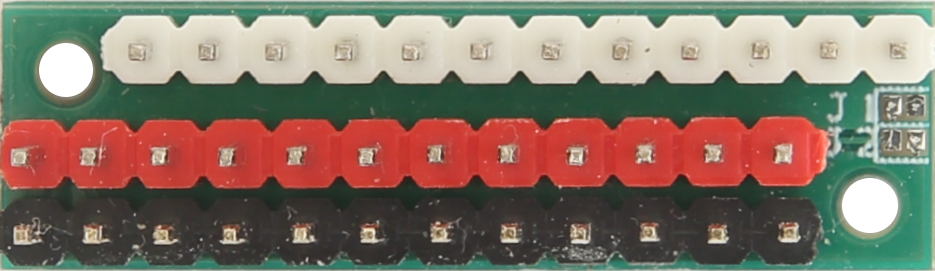

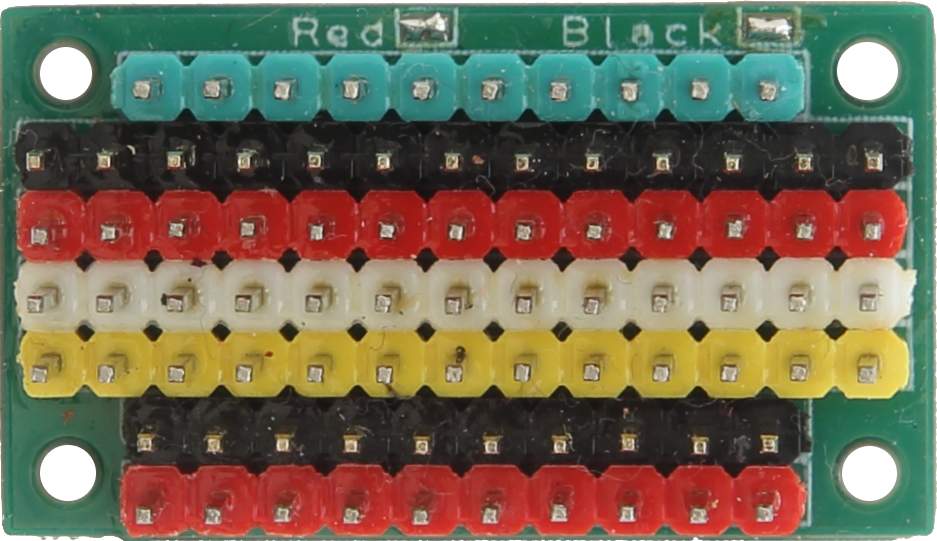

Osobine

Ulazni napon. 3.3 i 5 V ili samo jedan od njih, za I2C sabirnicu koja se koristi.
Pinovi.
  • 10 grupa od 4 pina za I2C 5 V uređaje. Znači, može se spojiti 10 I2C 5 V jedinica, ako je I2C spojen na mikrokontroler preko 3.3 V I2C sabirnice, kako je predviđeno u MRMS.
  • 11 grupa od 4 pina za I2C 3.3 V uređaje. Znači, jedan je za spoj I2C izlaza npr. mikrokontrolera, na ostalih 10 može ići 10 I2C 3.3 V jedinica.
  • 1 pin 0 V (GND) i 1 5 V, ali za 0 V se može koristiti bilo koji 0 V pin iz I2C grupe koja se ne koristi. Isto tako, 5 V iz I2C 5 V grupa koje se ne koriste.
  • 3 pina 3.3 V. Isto se mogu koristiti neiskorišteni 3.3 V pinovi za I2C.
Level shifter. Level shifter čip imeđu 3.3 V i 5 V SCL i SDA sabirnica. Pull-up otpornici 2 kOhm, na svakom 3.3 i 5 V SCL i SCA krugu.
Stardardizirani format. Da. Više detalja ovdje.

Potrebni elementi

×

Spajanje

Uključite kablove na odgovarajuće boje MRMS Power Supply 3x ili MRMS Power Supply 3x B pločice.

If You intend to get power supply from MRMS components, You will be able take ready-made cables, like ML-R Cable KK254-KK254 10 cm (mrm-kk2.54-2.54-10).

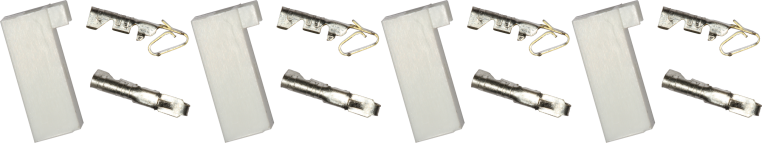

If You do not want to use MRMS cables, standard Dupont 0.1" plugs will fit into Molex KK 254 connectors. If You want to make perfectly matching custom cables, You can buy Connector set 0xKK396 + 4xKK254 (mrm-con0-4).
