Model: Robot Soccer A (mrm-rob-soc-a) - upute za sklapanje

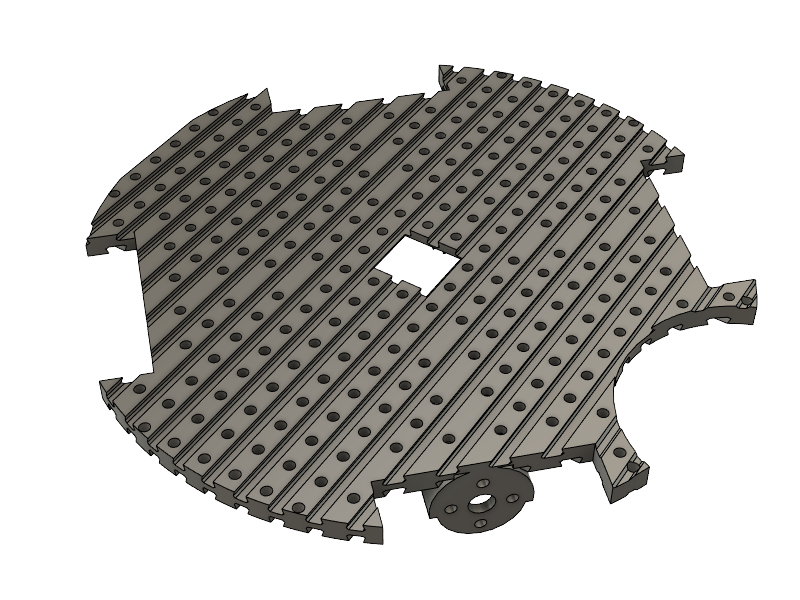

Šasija

×
Štampajte šasiju. Ako kliknete na link dolje, dobit ćete .step model, koji možete mijenjati u 3D programu, kao što je Autodesk Fusion 360, ili nekom drugom, potom i štampati. Uvijek obratite pažnju na rotaciju modela u programu za štampanje, kao što je Cura, kako biste ga štampali pomoću samo jedne glave. Sve je modele moguće štampati jednom glavom. Npr., ovaj model treba biti okrenut naglavce, tako da je glatka strana dolje. U bilo kojem drugom položaju jedna glava neće moći štampati model.

Potrebni elementi

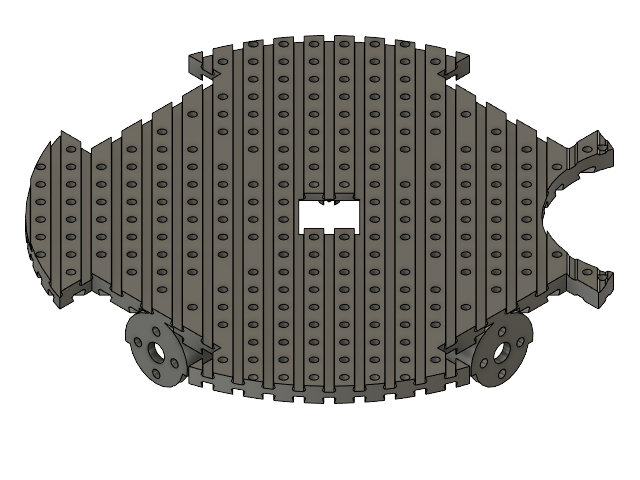

Model: Chassis for mrm-rob-soc-a (mrm-rob-socc-boa-a), 1 kom.

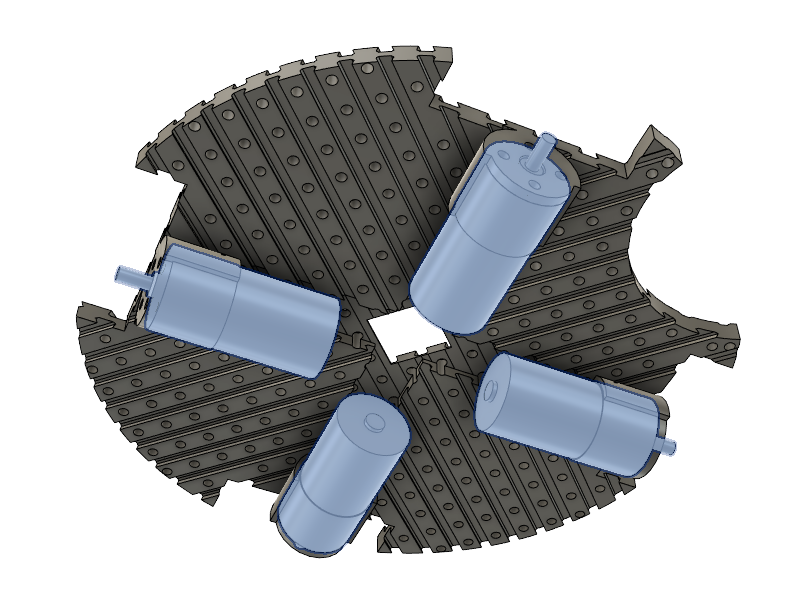

Motori

×
Uočite pozicije motora.

Potrebni elementi
ML-R BDC Motor 12 V, 24 mm, 1:9.3, 640 RPM (mrm-bdc24-9), 4 kom.

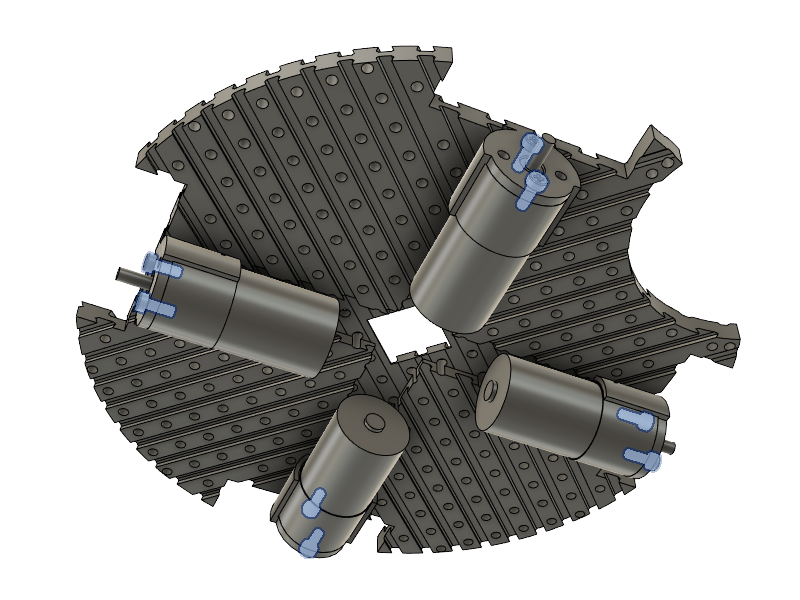

Vijci motora

×
Pričvrstite motore vijcima. Ne koristite preveliku silu jer će plastika napuknuti.

Potrebni elementi

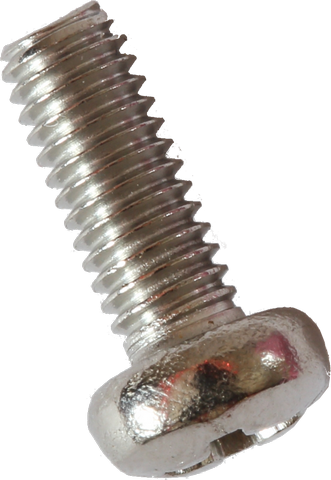

Steel bolt M3 8 mm, 1 pc. (mrm-bolt8m3met1), 8 kom.

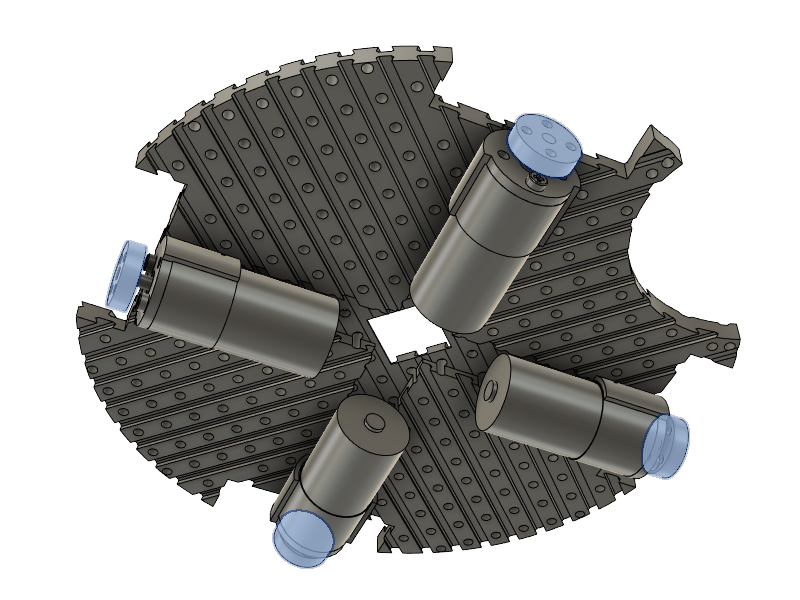

Spojnice kotača

×
Učvrstite spojnice kotača inbus ključem.

Potrebni elementi

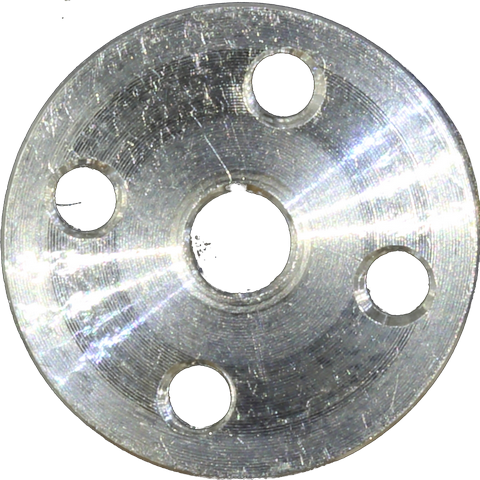

ML-R wheel hub for 4 mm shaft (mrm-hub4), 4 kom.

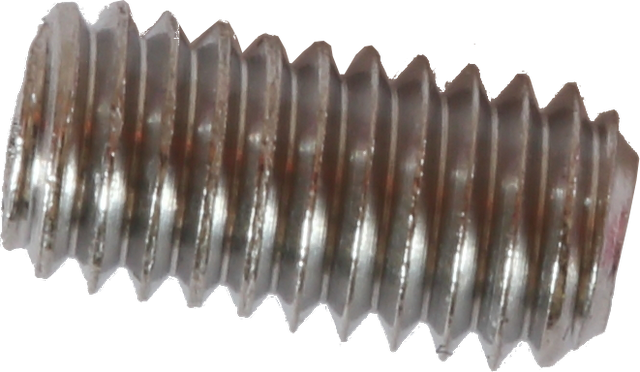

Steel grub bolt M3 6 mm (mrm-bolt6m3met-g1), 4 kom.

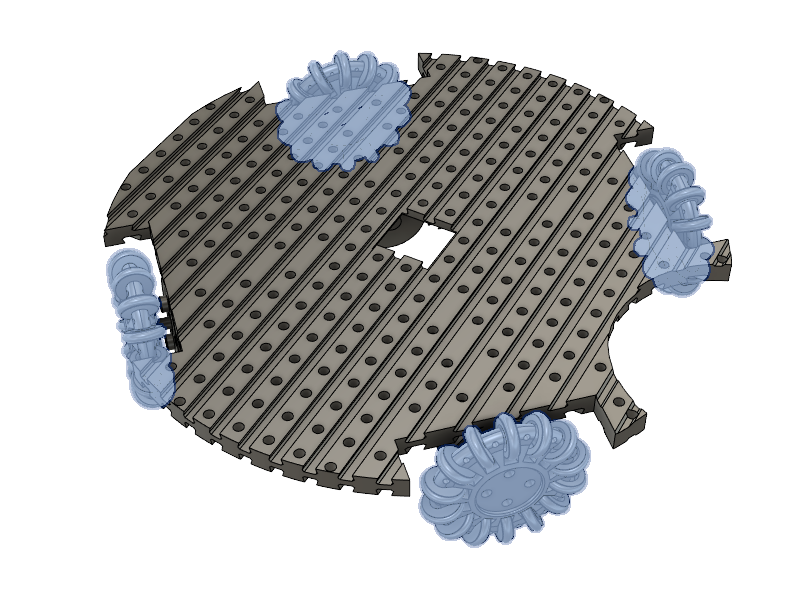

Kotači

×
Uočite pozicije kotača.

Potrebni elementi

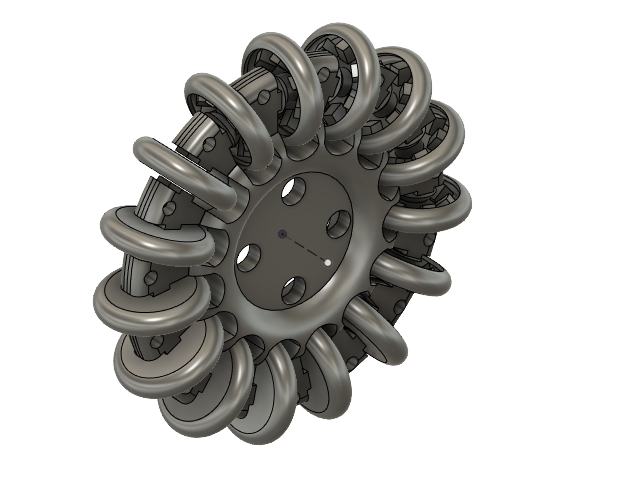

Model: Omni wheel single row M (omni-wheel-singl-m), 4 kom.

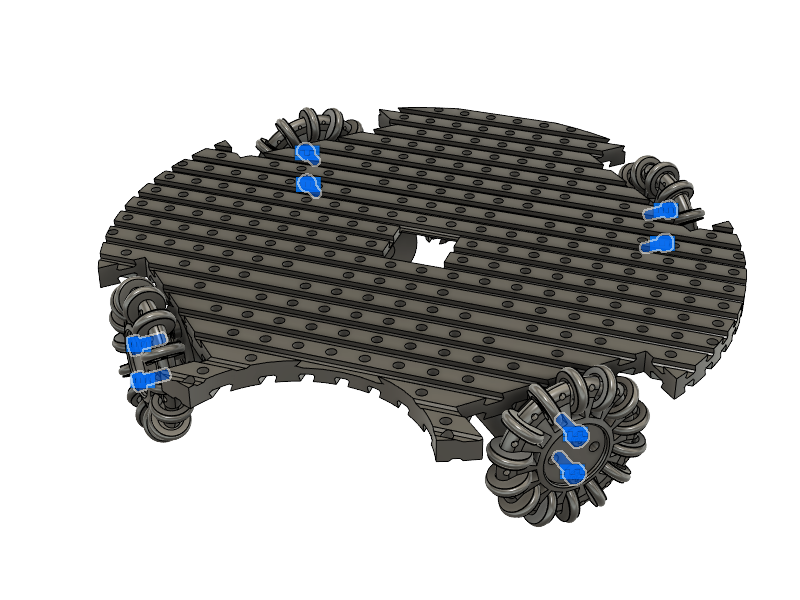

Vijci kotača

×
Pričvrstite kotače vijcima. Koristite umjerenu silu jer štampani dijelovi nisu jako čvrsti.

Potrebni elementi

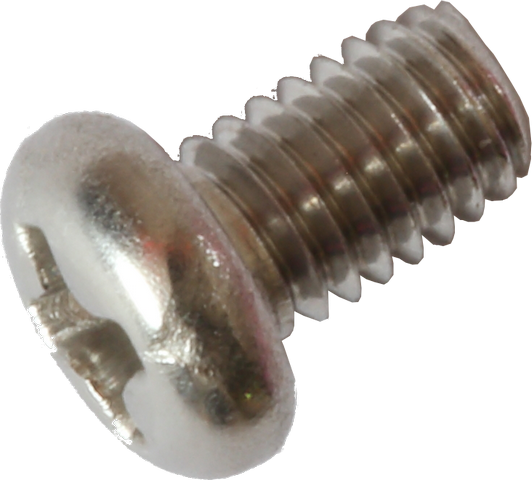

Steel bolt M3 5 mm, 1 pc. (mrm-bolt5m3met1), 8 kom.

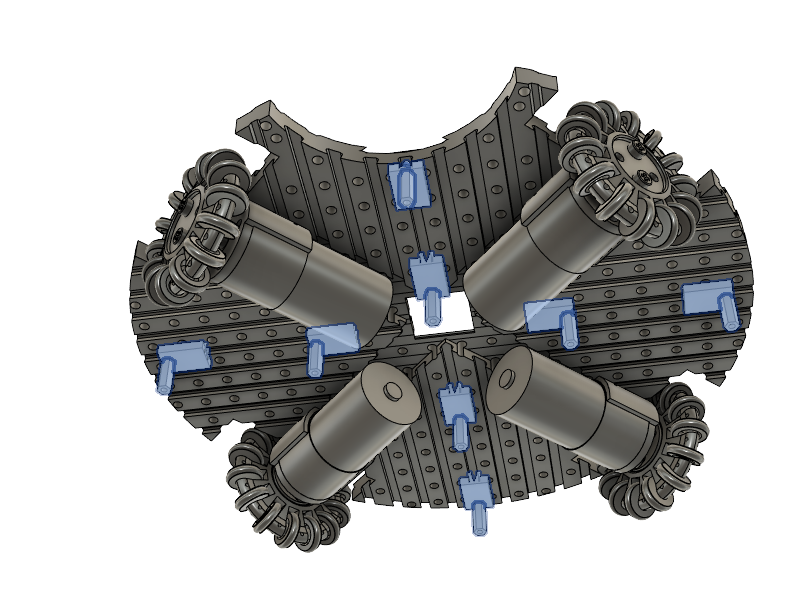

Nosači reflektivnih senzora

×
Montirajte 8 nosača reflektivnih senzora. Pazite, dijelovi su krhki. Vrlo oprezno ih ugurajte u žlijeb i onda lagano lupkajte čekićem, sve dok ne dođu do predviđene pozicije.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 8 kom.

Nylon spacer M2 18 mm (mrm-spac18m2nyl1), 8 kom.

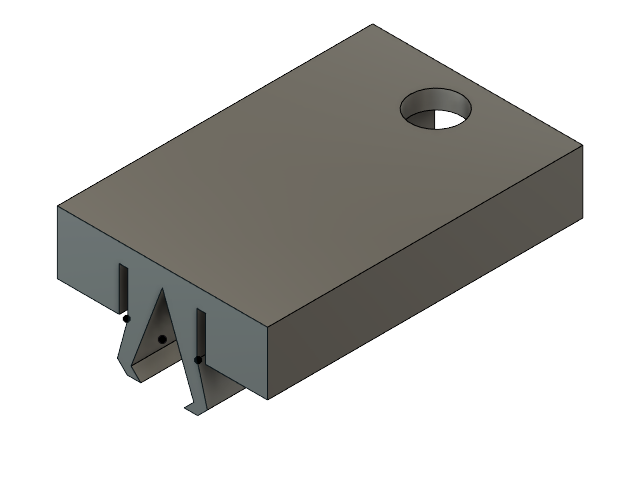

Model: BrickA to spacer 2mm join short (brick-spac2short), 8 kom.

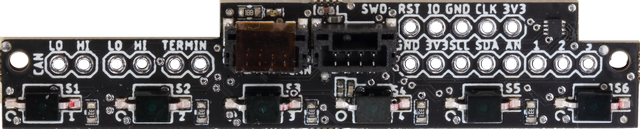

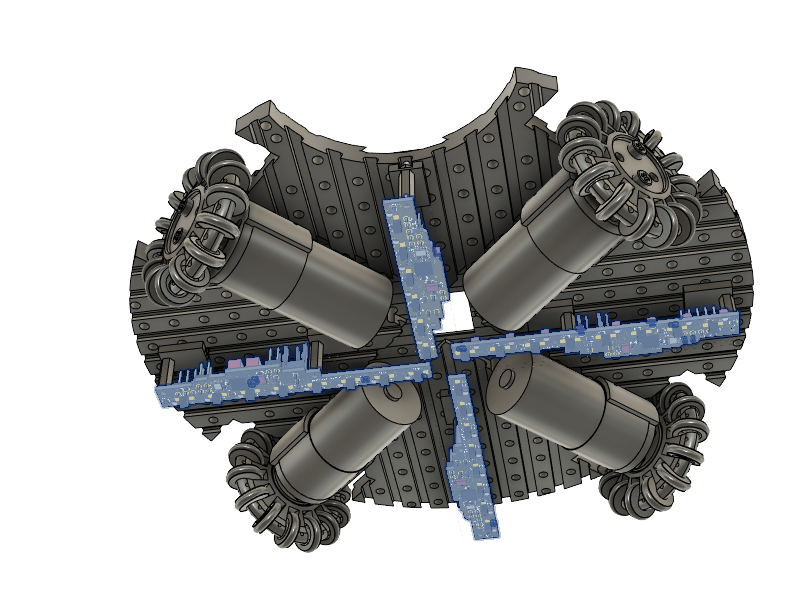

Reflektivni senzori

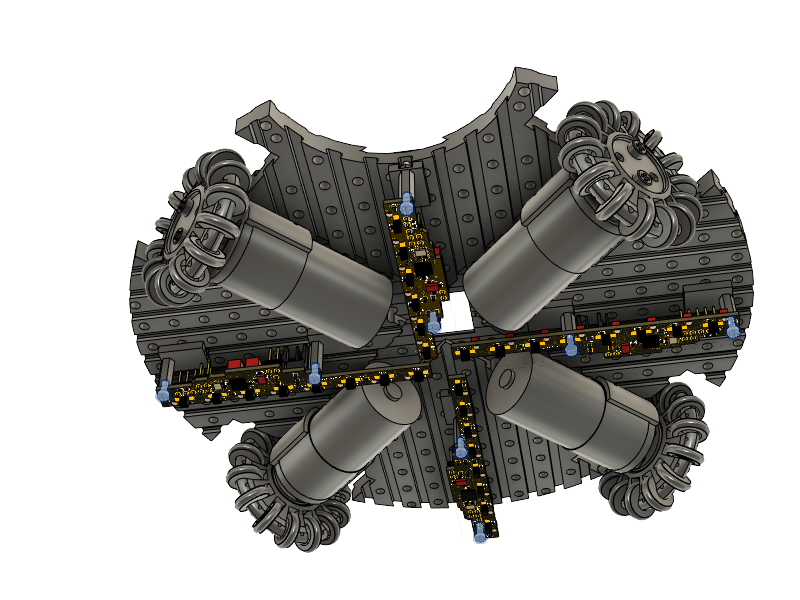

Vijci reflektivnih senzora

×
Pričvrstite senzore vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 8 kom.

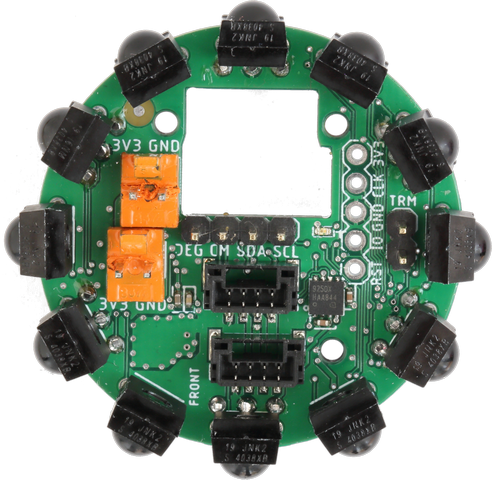

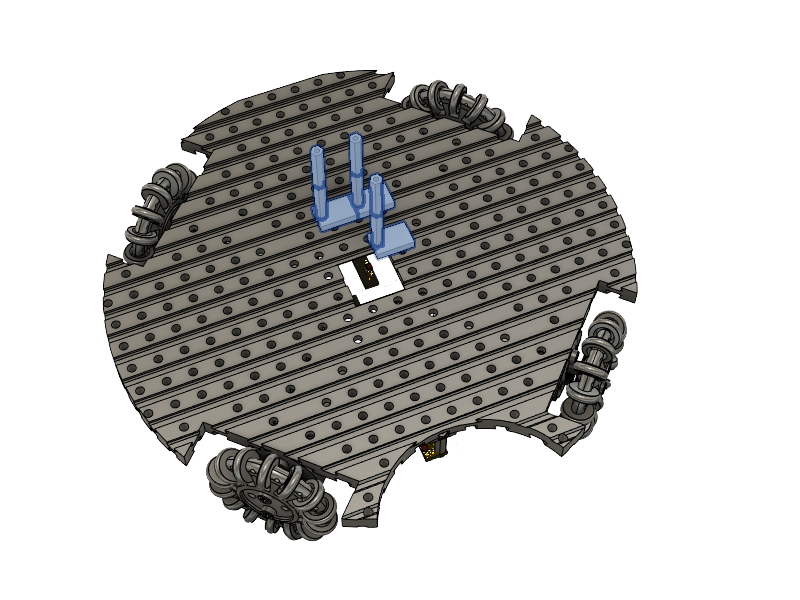

Držač senzora lopte

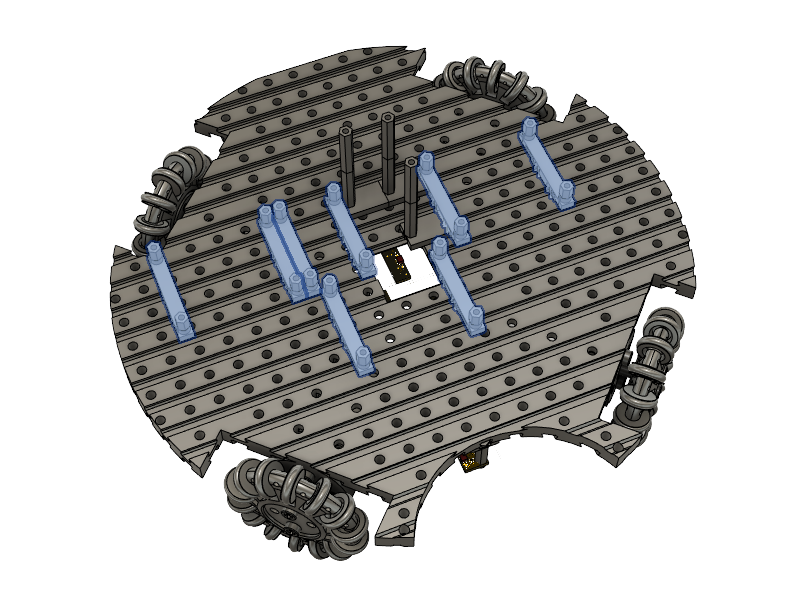

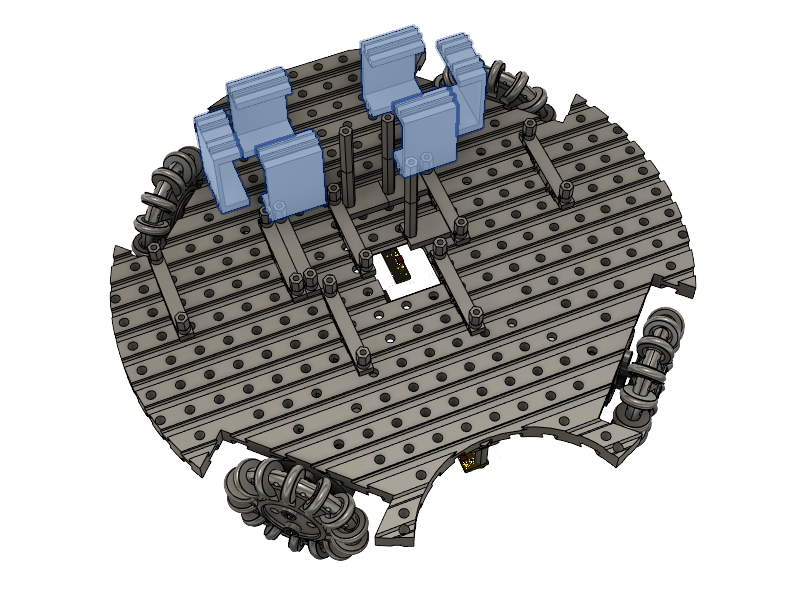

Držači elektronike

×
Montirajte držače elektronike. Pazite, nosači nisu simetrični.

Pažljivo proučite sliku i budite sigurno da ih postavljate u točno predviđene žlijebove i to okrenute na predviđen način, ne za 180°.

Za odreživanje rotacije, pogledajte npr. prednji kraj prednja 2 držača. Uočite da dopire do polovice dijela između 2 žlijeba. Točno tako mora biti i kod Vas. Ne smije doprijeti do polovine žlijeba! U protivnom ćete kasnije imati probleme.

Kao i za sve 3D štampane dijelove vrijedi pravilo: vrlo oprezno. Dijelovi su krhki. Najbolje je dotjerati ih do pozicije laganim udarcima čekića.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 8 kom.

Nylon spacer M2 5 mm (mrm-spac5m2nyl1), 8 kom.

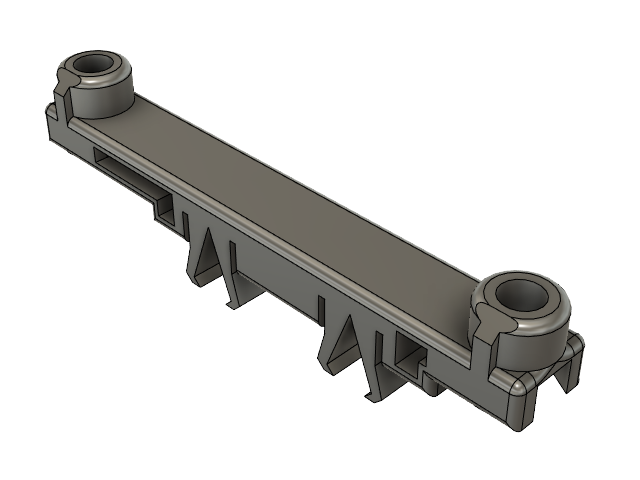

Model: MRMS board short join (pcb-join-short), 8 kom.

Držač baterije

×
Montirajte prostor za bateriju.

Iako je na slici prikazano drugačije, nemojte montirati jedan od 2 stražnja elementa (na slici je to gore).

Potrebni elementi

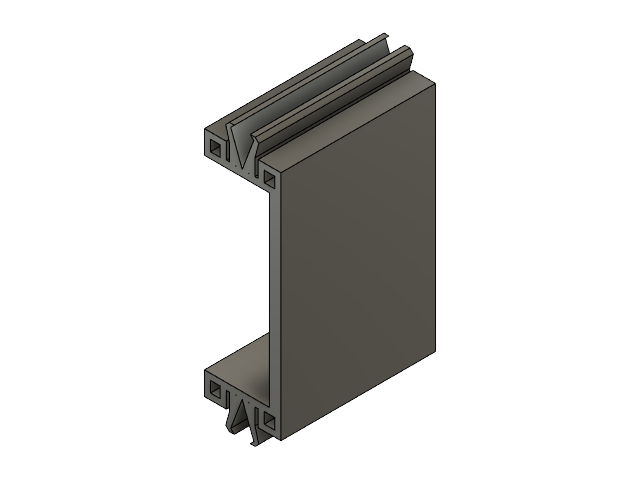

Model: Plate 1x3x2 (mrm3d-pl1x3x2), 4 kom.

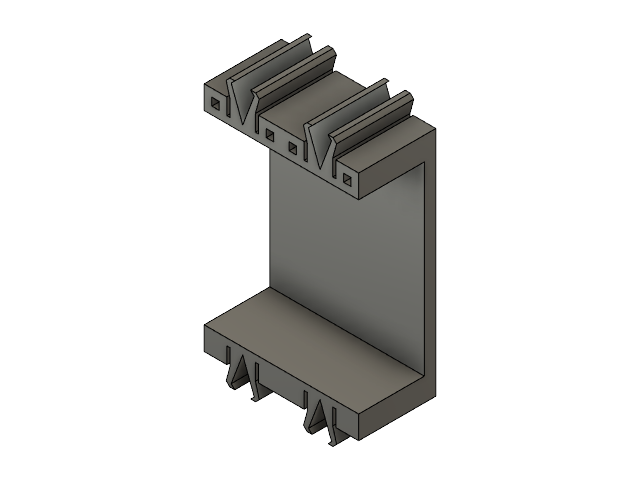

Model: Plate 1x3x2 cross (mrm3d-pl1x3x2cr), 2 kom.

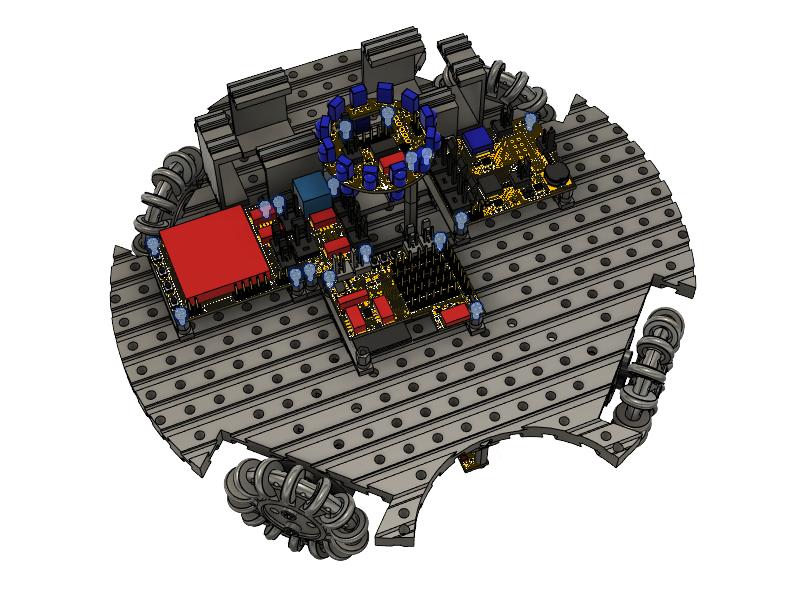

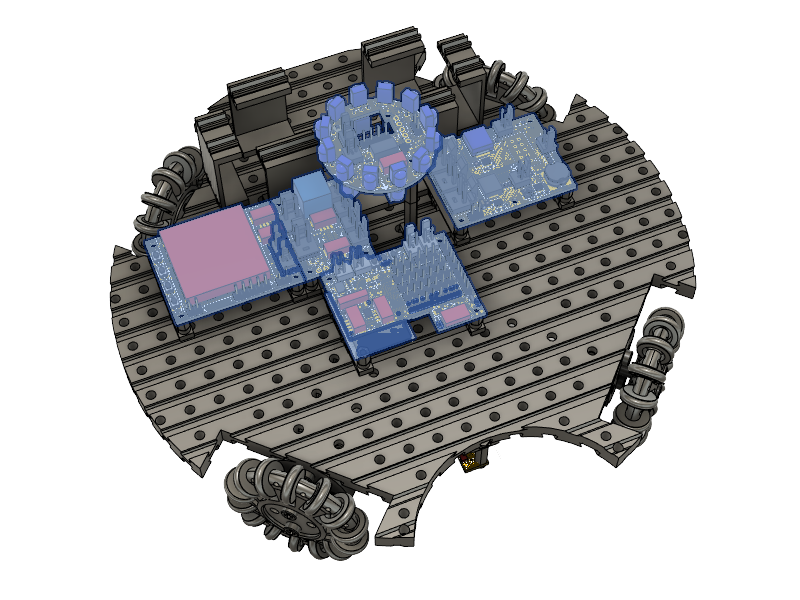

Vijci elektronike

×
Pričvrstite pločice vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 17 kom.

Držači lidara

×
Montirajte držače lidara.

Sad možete postaviti i zadnji element prostora za bateriju.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 8 kom.

Nylon spacer M2 5 mm (mrm-spac5m2nyl1), 8 kom.

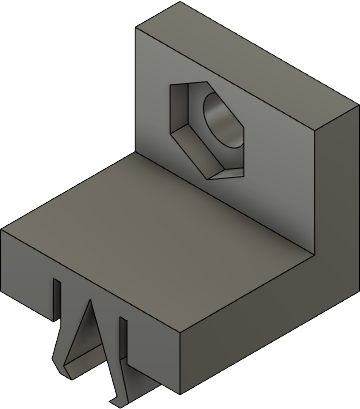

Model: Brick 1x1 L4 (brick1x1l4), 2 kom.

Model: Brick 1x1 L5 (brick1x1l5), 2 kom.

Model: Brick 1x1 L5 parallel (brick1x1l5parallel), 4 kom.

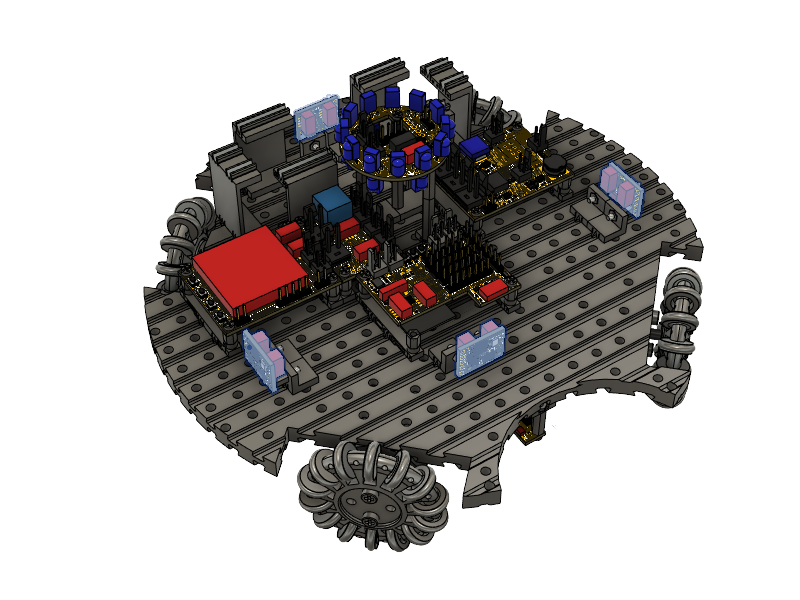

Lidari

×
Uočite pozicije lidara.

Potrebni elementi

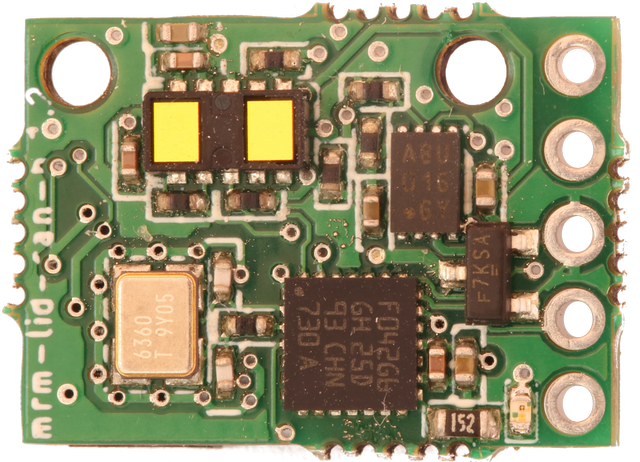

MRMS LIDAR 4m VL53L1X, CAN Bus (mrm-lid-can-b2), 4 kom.

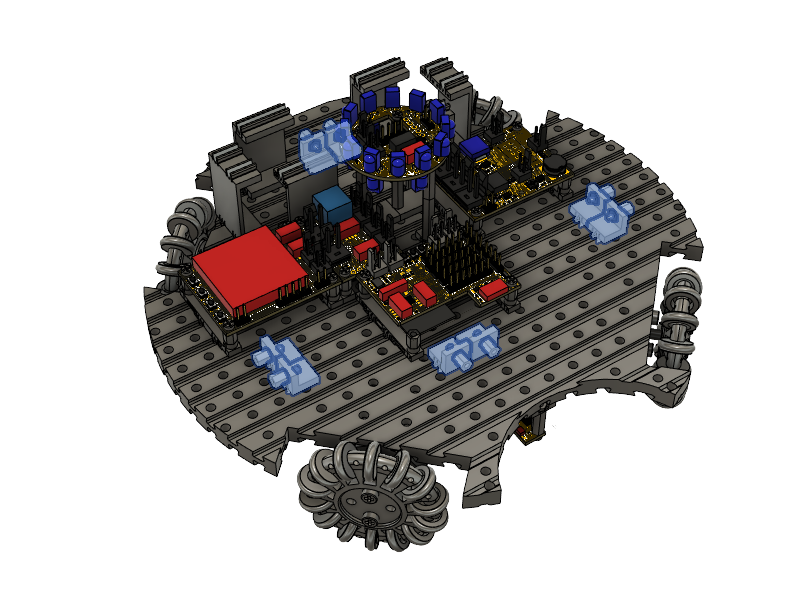

Vijci lidara

×
Pričvrstite lidare vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 8 kom.

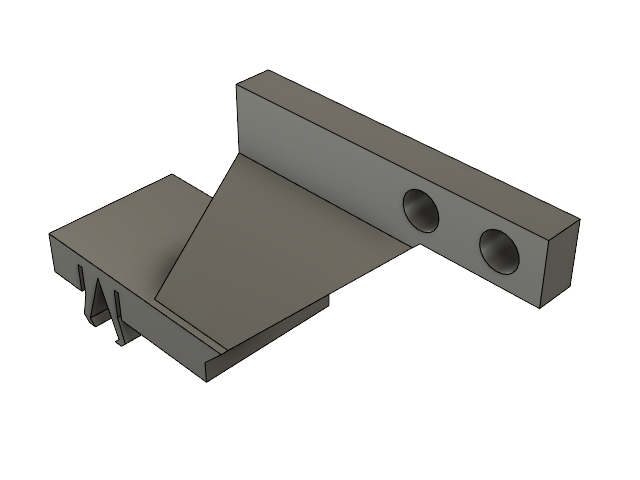

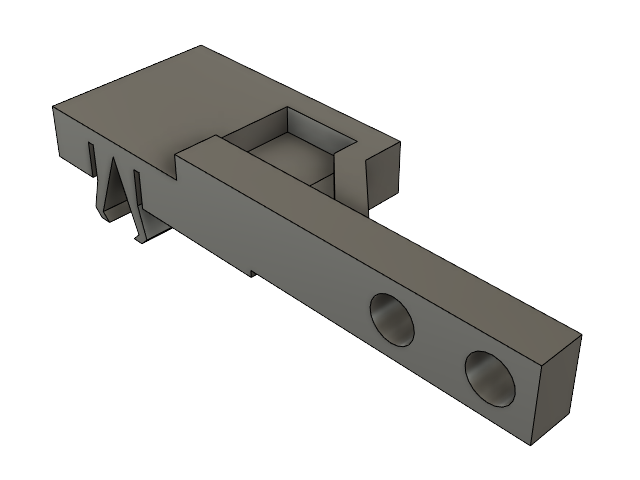

Držač barijere

Ostojnici barijere

×
Uočite pozicije odstojnika.

Potrebni elementi
Nylon spacer M2 5 mm (mrm-spac5m2nyl1), 4 kom.

Matice barijere

×
Učvrstite odstojnike maticama.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 8 kom.

Barijera

×
Uočite poziciju barijere.

Potrebni elementi

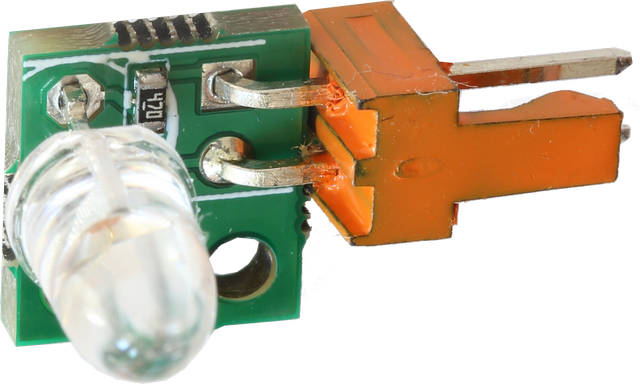

ML-R Light Barrier 2 Emitter (mrm-barr2em), 1 kom.

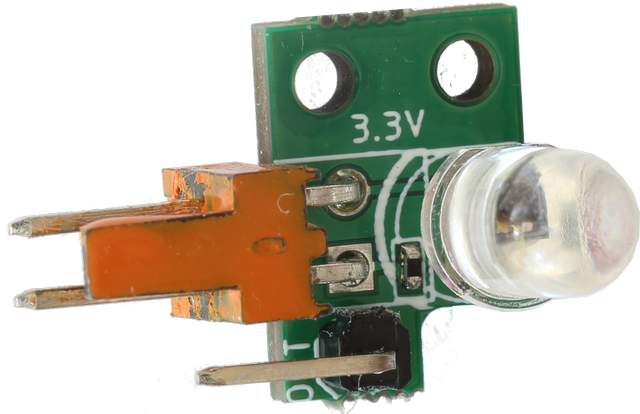

ML-R Light Barrier 2 Receiver (mrm-barr2re), 1 kom.

Vijci barijere

×
Pričvrstite barijeru vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 4 kom.

Baterija

Umetnite bateriju.

Potrebni elementi
LiPo battery 3S 11.1V 1.3 Ah, XT60 (mrm-lipo3s11.1v1.3), 1 kom.

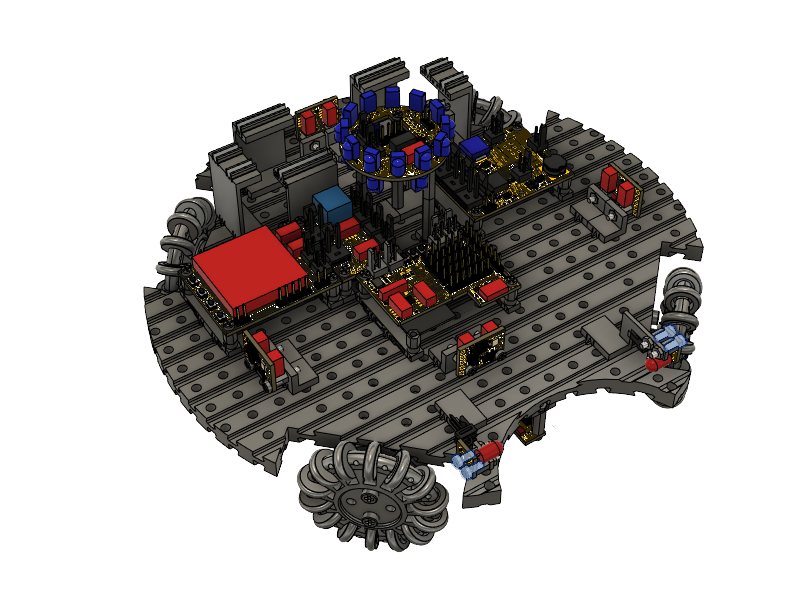

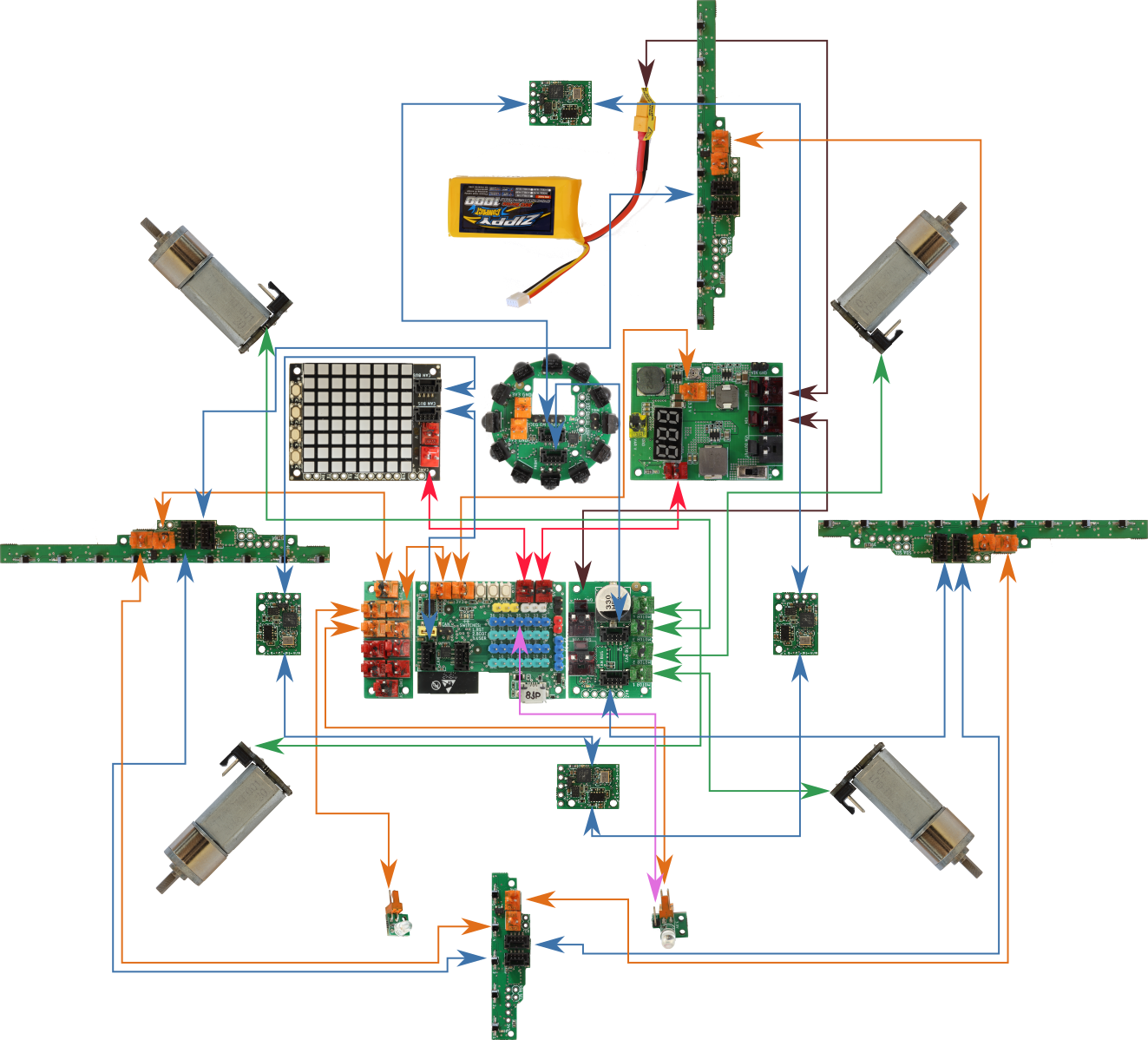

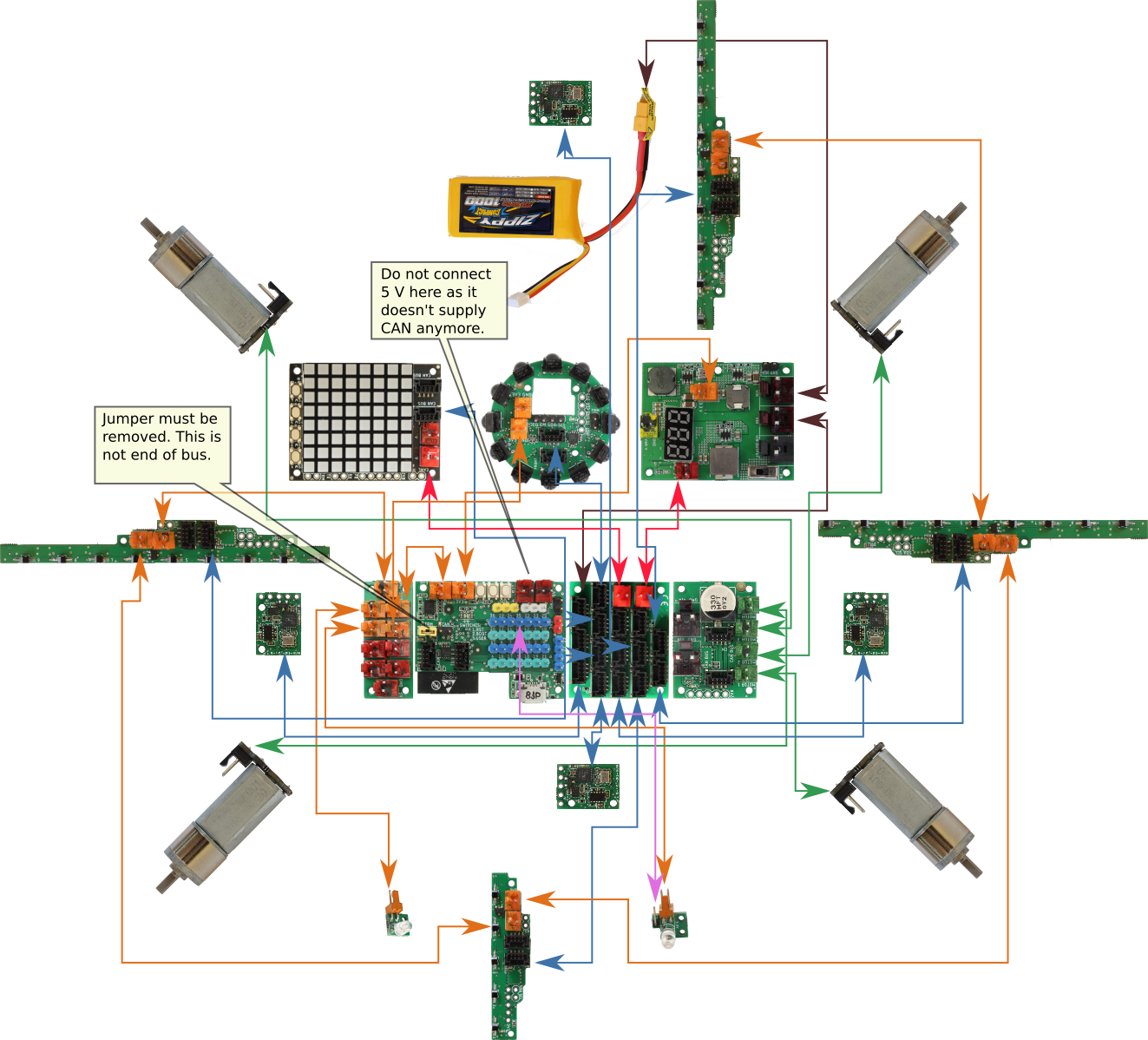

Kablovi

×
Pazite na polaritet! CAN Bus kablove (crne, 4-žilne) nije moguće spojiti obrnuto, ali ostale jest (uz primjenu sile). Isto tako jako pazite da povezujete uvijek konektore iste boje: narančaste (3.3 V), jarkocrvene (5 V) i tamnocrvene (napon baterije). Međusobno spajanje narančastih i crvenih konektora je moguće i nije potrebna dodatna sila. Ova će akcija sigurno oštetiti elektroniku robota. Nemojte spajati bateriju prije nego što spojite ostale kablove i provjerite još jednom je li sve u redu.
  1. Spojite CAN Bus, plave linije.
  2. Spojite 3.3 V, narančaste linije.
  3. Spojite 5 V, crvene linije.
  4. Spojite motore, zelene linije.
  5. Spojite kontroler motora s napajanjem, tamnocrvena linija.
  6. Provjerite sve spojeve.
  7. Spojite bateriju, tamnocrvena linija.
Voltmetar napajanja će se upaliti i pokazati ulazni napon. Ako se to ne dogodi, potražite jedini prekidač na pločici napajanja i prebacite ga iz OFF u ON poziciju.

Potrebni elementi
ML-R Cable KK254-KK254 10 cm (mrm-kk2.54-2.54-10), 6 kom.

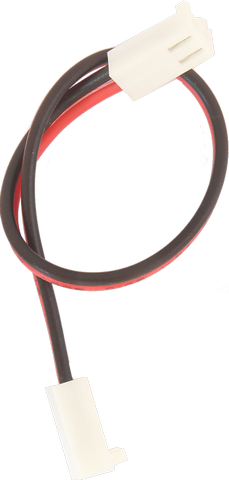

ML-R Cable KK254-KK254 15 cm (mrm-kk2.54-2.54-15), 1 kom.

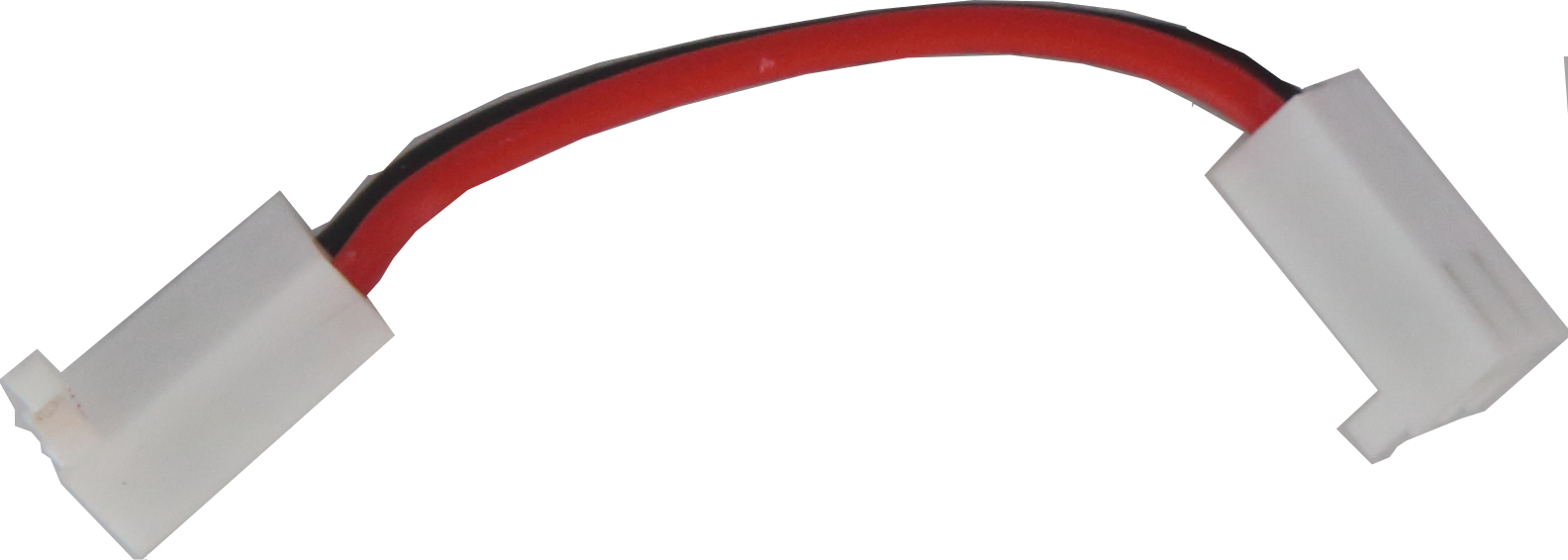

ML-R Cable KK254-KK254 5 cm (mrm-kk2.54-2.54-5), 3 kom.

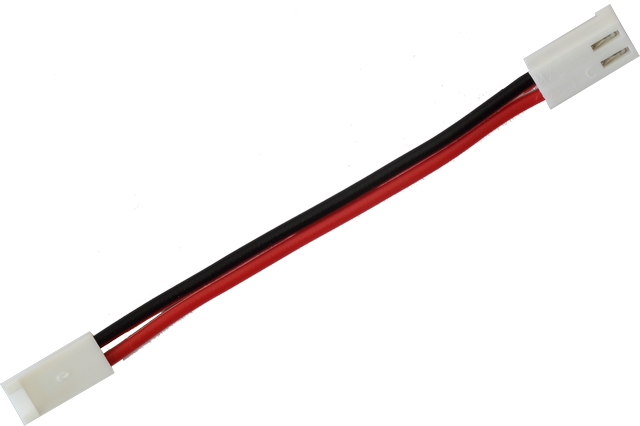

ML-R Cable KK254-KK254 7.5 cm (mrm-kk254-254-7.5), 1 kom.

ML-R Cable KK396-KK254 20 cm (mrm-kk3.96-2.54-20), 4 kom.

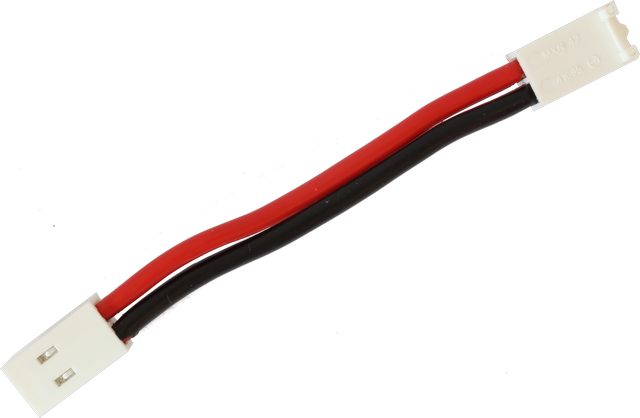

ML-R Cable KK396-KK396 7.5 cm (mrm-kk396-396-7.5), 1 kom.

ML-R Cable XT60-KK3.96 10 cm (mrm-xt60-kk3.96-10), 1 kom.

MRMS CAN Bus cable 10 cm (mrm-jst-can10), 1 kom.

MRMS CAN Bus cable 15 cm (mrm-jst-can15), 5 kom.

MRMS CAN Bus cable 20 cm (mrm-jst-can20), 1 kom.

MRMS CAN Bus cable 5 cm (mrm-jst-can5), 2 kom.

MRMS CAN Bus cable 7.5 cm (mrm-jst-can7.5), 2 kom.

Znakovi života

×

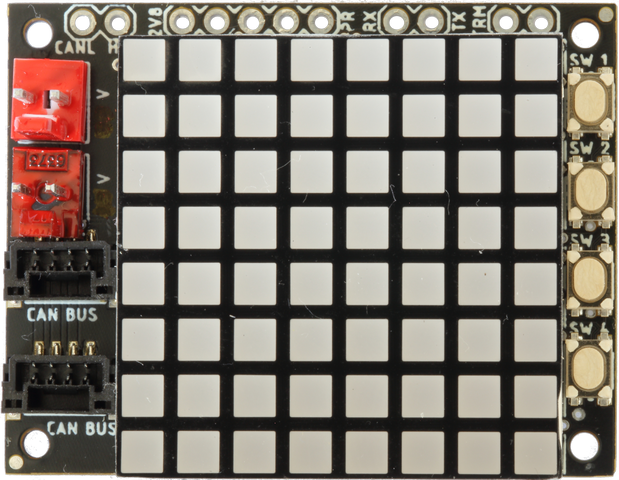

8x8 LED mora proraditi. Nakon nekoliko sekundi treba ispisivati broj, koji označava broj pronađenih CAN Bus jedinica. Jedinice na slici su:
  • 8x8 LED (1),
  • kontroler motora (4),
  • lidari (4),
  • senzor linije (4),
  • senzor IR lopte (1).
Ukupno 14 i taj se broj treba pojaviti na displeju. Ako se ne pojavi, provjerite kablove i spojeve.

Svaka jedinica u CAN Bus sistemu ima mali LED, provjerom kojeg se može vidjeti radi li dobro:
  • 1 kratki bljesak svake sekunde - sve je u redu sa samom jedinicom, ali to ne mora značiti da je veza između nje i centralne uspostavljena,
  • 2 kratka bljeska svake sekunde - upozorenje, nešto nije kako treba,
  • 3 kratka bljeska svake sekunde - (katastrofalna) greška, jedinica nije u funkciji, premda ima napajanje.


Radna okolina i softver

×
Izaberite radnu okolinu, kao što je opisano na ovoj stranici.

Instalirajte programsku podršku, kao što je opisano na ovoj stranici
