RCK Ruđera Boškovića - mobilna / uslužna robotika

Upute - Robot za nogomet

Dimenzije

Promjer robota treba biti oko 20 cm, visina ne preko 20 cm.

Model: Robot Soccer RPI (mrm-rob-soc-rpi) - upute za sklapanje

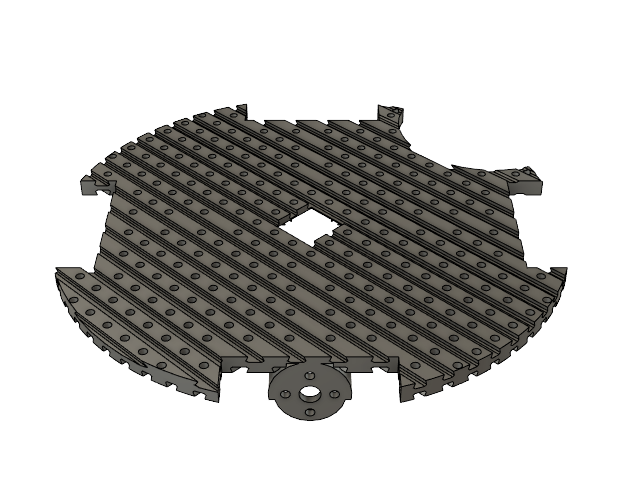

Šasija

×
Štampajte šasiju 3D printerom.

Potrebni elementi
Model: Chassis for mrm-rob-soc-a (mrm-rob-socc-boa-a), 1 kom.

Motori

×
Uočite pozicije motora.

Potrebni elementi
ML-R BDC Motor 12 V, 24 mm, 1:4.4, 1360 RPM (mrm-bdc24-4), 4 kom.

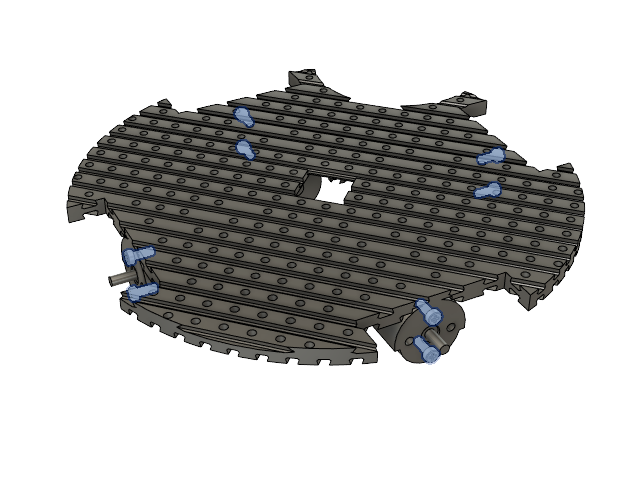

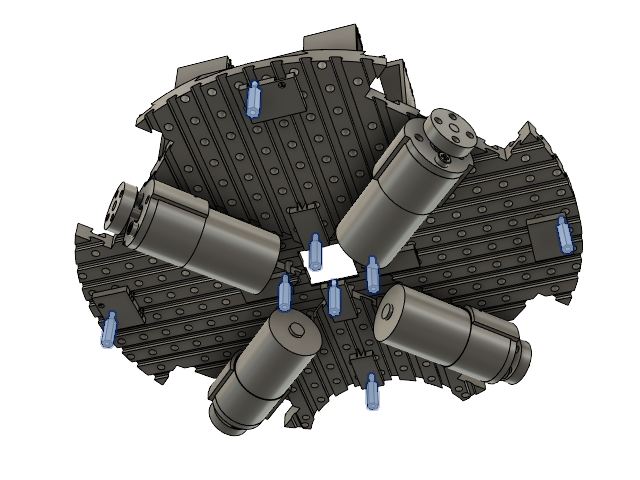

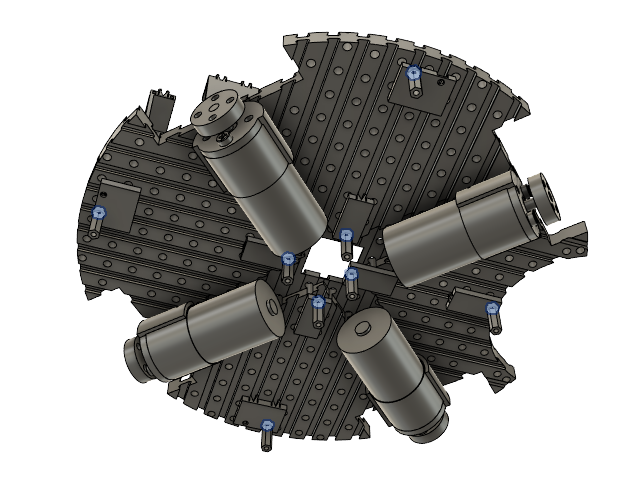

Vijci motora

×
Spojite motore vijcima.

Potrebni elementi
Steel bolt M3 8 mm, 100 pcs. (mrm-bolt8m3met), 8 kom.

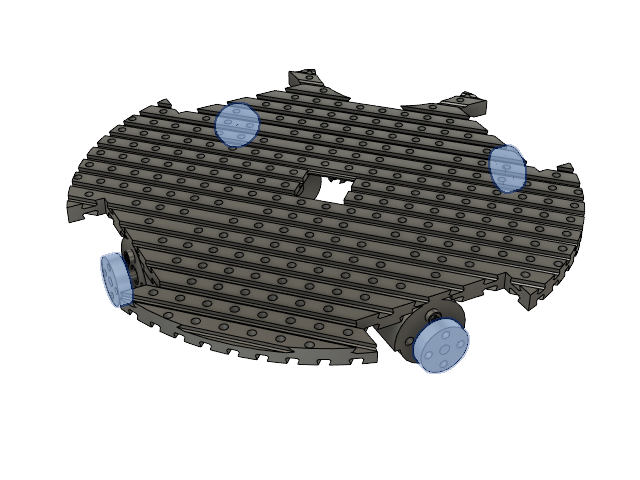

Spojnice osovine i kotača

×
Na osovine motora pričvrstite spojnice motora i kotača.

Potrebni elementi
ML-R wheel hub for 4 mm shaft (mrm-hub4), 4 kom.

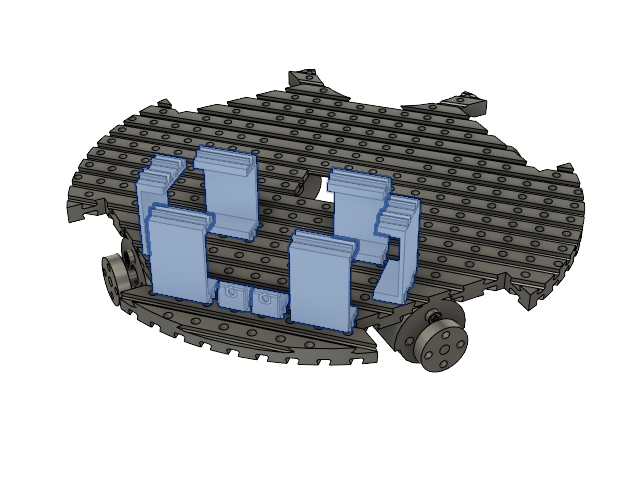

Držač baterije

×
Uvucite u žlijebove elemente koji formiraju držač baterije.

Potrebni elementi

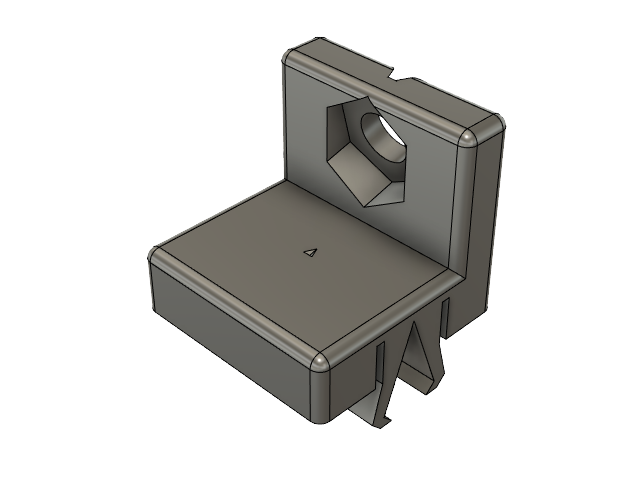

Model: Brick 1x1 L5 parallel 15° (Brick1x1l5par_15De), 2 kom.

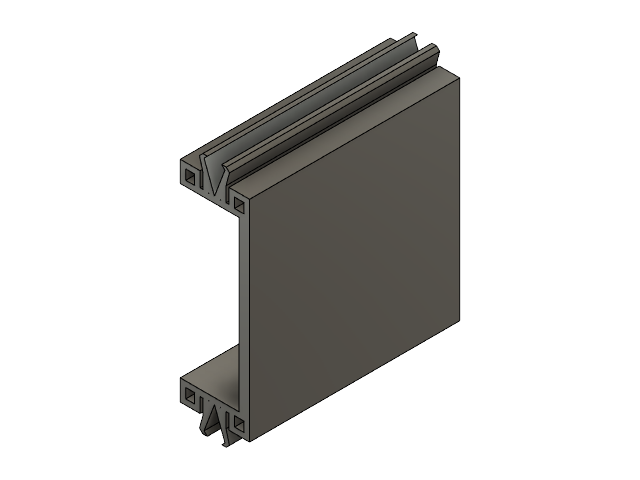

Model: Plate 1x3x3 (mrm3d-pl1x3x3), 4 kom.

Model: Plate 1x3x3 cross (mrm3d-pl1x3x3cr), 2 kom.

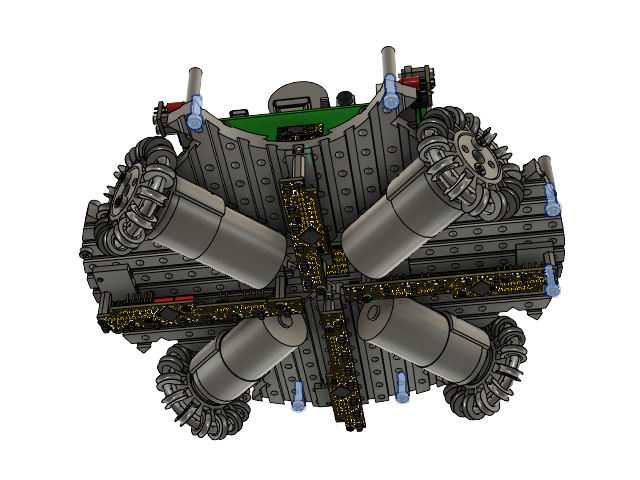

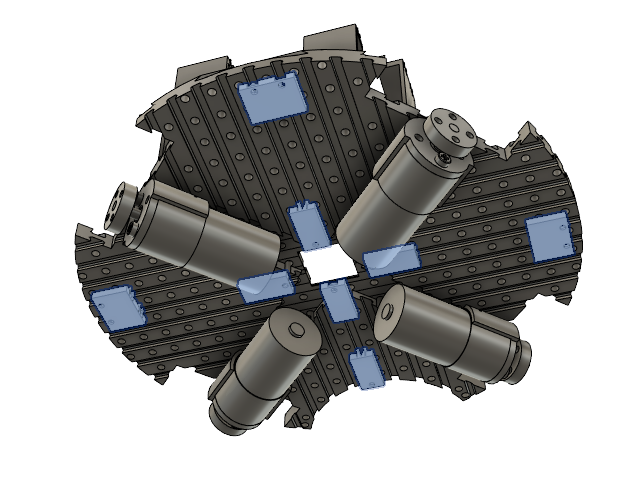

Spojnice senzora linije

×
Uvući ćete spojnice reflektivnih senzora, ali ne još. Samo uočite njihove pozicije. Prvo ćemo, u narednim koracima, spojiti odstojnike i matice.

Potrebni elementi

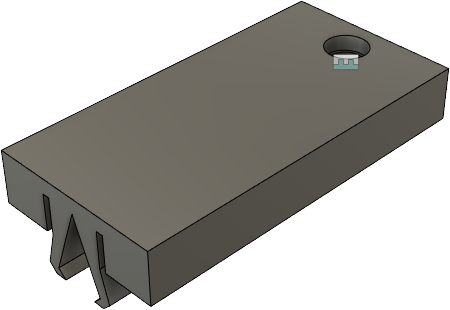

Model: Brick-A to spacer 2 mm join (brick-spac2), 4 kom.

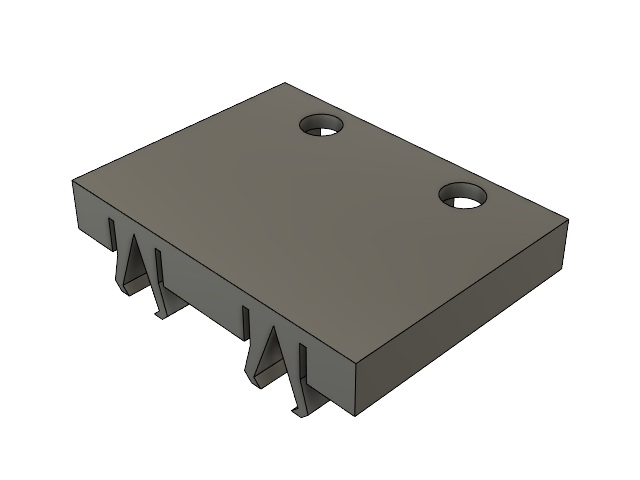

Model: Brick-A to spacer 2mm join double (brick-spac2shortDo), 4 kom.

Odstojnici senzora linije

×
U spojnice uvucite odstojnike

Potrebni elementi
Nylon spacer M2 12 mm (mrm-spac12m2nyl1), 8 kom.

Matice senzora linije

×
Zavrnite matice u odstojnike.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 8 kom.

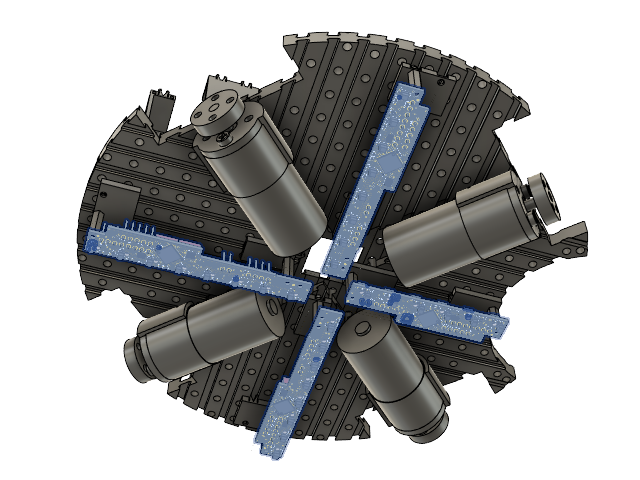

Senzori linije

×
Nakon što ste postavili elemente iz prošla 3 koraka, uočite pozicije reflektivnih senzora.

Potrebni elementi
MRMS reflectance sensors 6x, CAN, analog, I2C (mrm-ref-can6), 1 kom.

MRMS reflectance sensors 8x, CAN, analog, I2C (mrm-ref-can8), 3 kom.

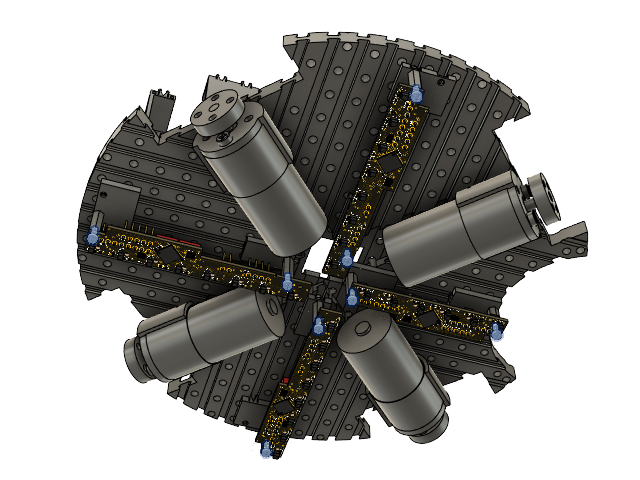

Vijci senzora linije

×
Reflektivne senzore pričvrstite vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 8 kom.

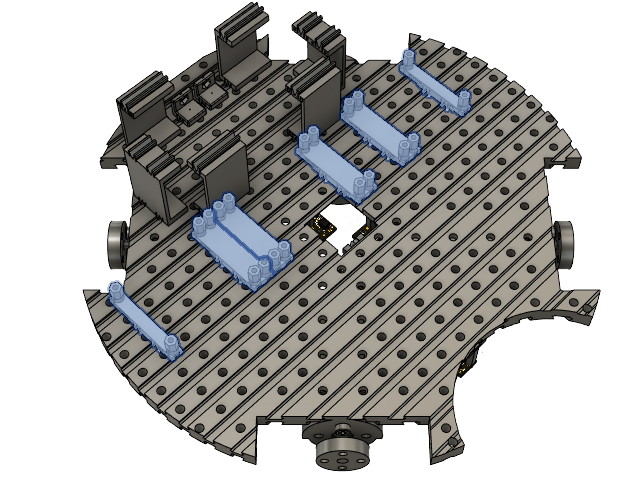

Nosači elektroničkih pločica

×
Prvo postavite odstojnike u držače, uvrnite matice, pa onda cijeli sklop uvucite u žlijebove.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 20 kom.

Nylon spacer M2 5 mm (mrm-spac5m2nyl1), 20 kom.

Model: MRMS board short join (pcb-join-short), 2 kom.

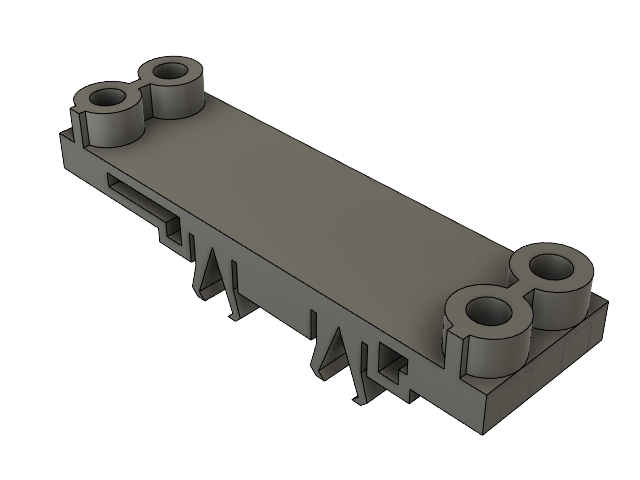

Model: MRMS PCB join double (mrm3d-pcb-join-db), 4 kom.

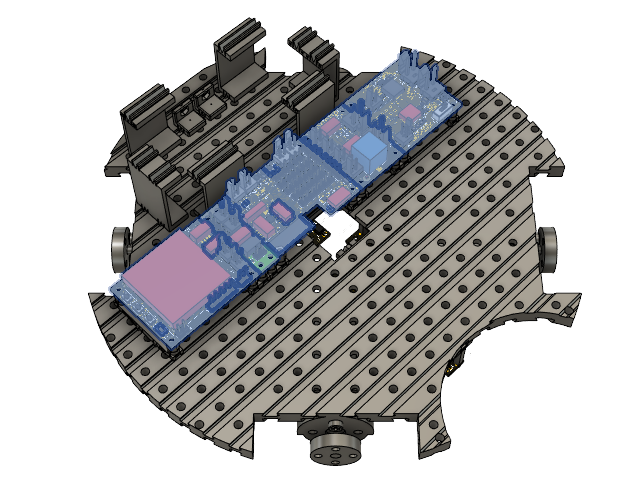

Elektroničke pločice

×
Uočite pozicije elektroničkih pločica.

Potrebni elementi
ML-R 8x8 bicolor display, CAN Bus,UART, 4 switches (mrm-8x8a), 1 kom.

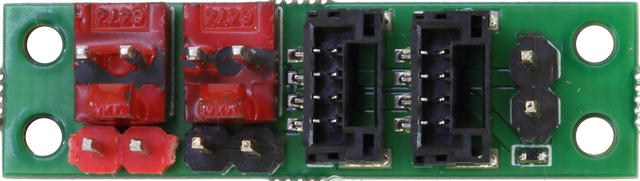

ML-R CAN Bus power supply (mrm-can-pow), 1 kom.

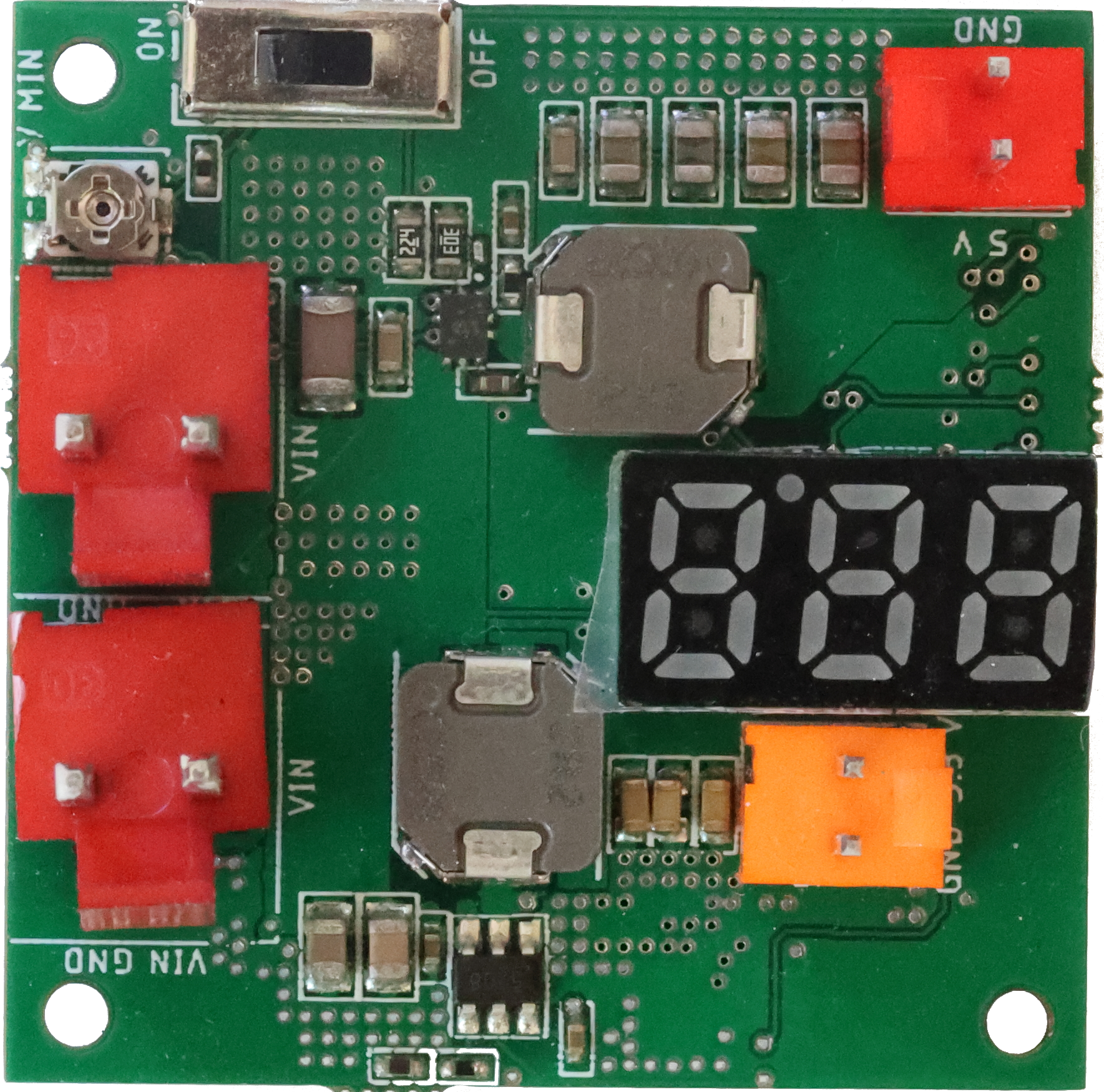

ML-R Power Supply 2x, voltmeter (mrm-ps2xa), 1 kom.

MRMS ESP32: Arduino, IMU, eFuse, BT, WiFi, CAN Bus (mrm-esp32), 1 kom.

MRMS Motor Driver 4x3.6A CAN Bus (mrm-mot4x3.6can), 1 kom.

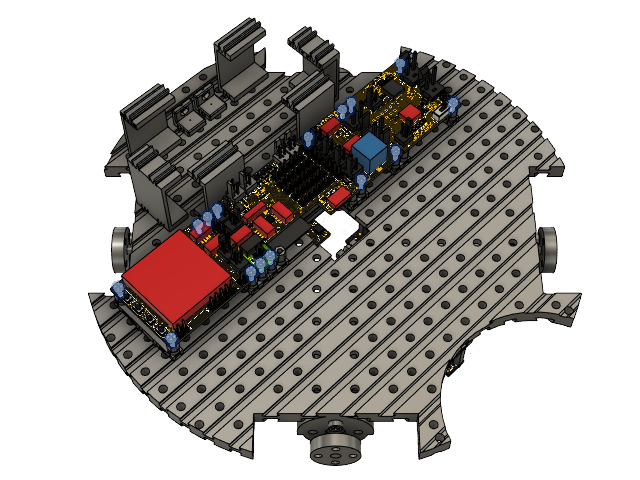

Vijci elektroničkih pločica

×
Pločice pričvrstite vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 20 kom.

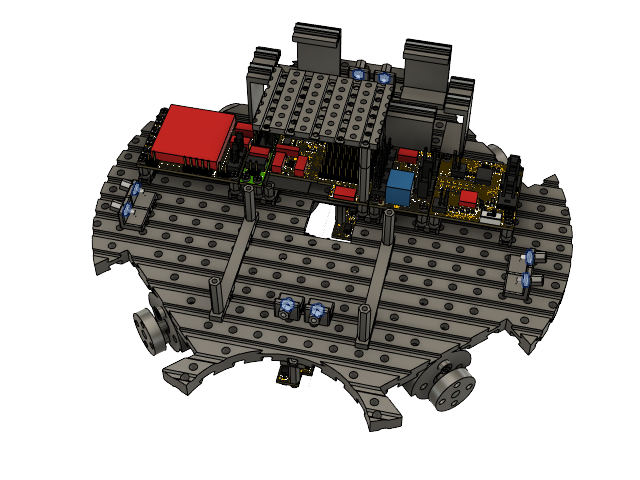

Odstojnici gornjeg nivoa

×
Montirajte odstojnike gornje ploče.

Potrebni elementi
Nylon spacer M2 12 mm (mrm-spac12m2nyl1), 3 kom.

Nylon spacer M2 20 mm (mrm-spac20m2nyl1), 3 kom.

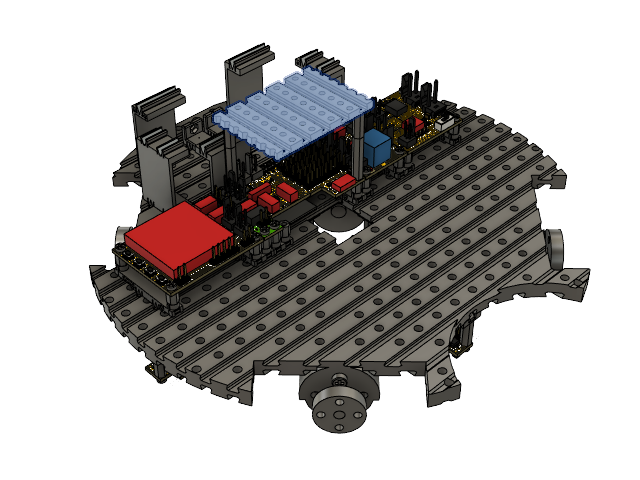

Gornji nivo

×
Ugradite gornji ploču.

Potrebni elementi

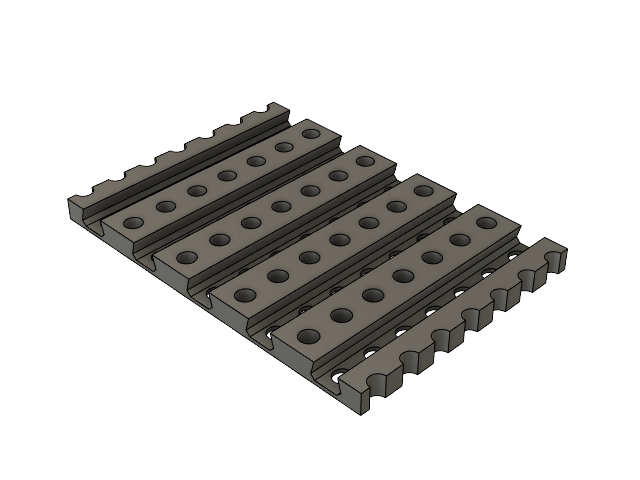

Model: Plate Horizontal 50x35 (PlateHorizont50x35), 1 kom.

Vijci gornjeg nivoa

×
Pričvstite gornju ploču vijcima.

Potrebni elementi
Nylon bolt M2 8 mm, 1 pc. (mrm-bolt8m2nyl1), 3 kom.

Držači prednjeg lidara

×
Uvucite u žlijebove držače prednjeg lidara.

Potrebni elementi
Model: Brick 1x1 L5 parallel 15° (Brick1x1l5par_15De), 2 kom.

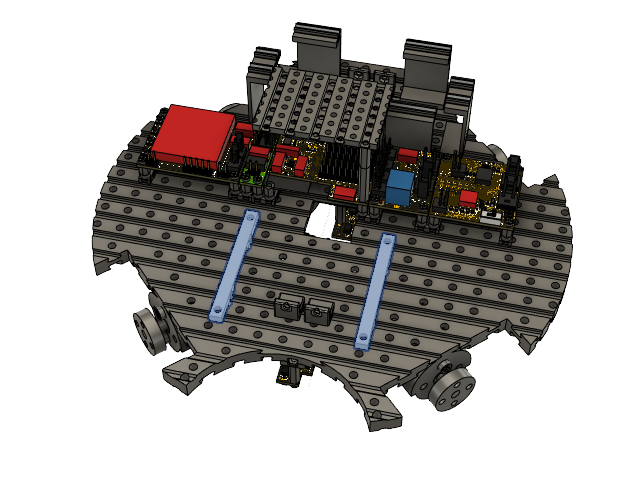

Držači Raspberry Pija

×
Uočite pozicija držača Raspberry Pija. Ne uvlačite ih u žlijebove. To ćete učiniti kasnije.

Potrebni elementi

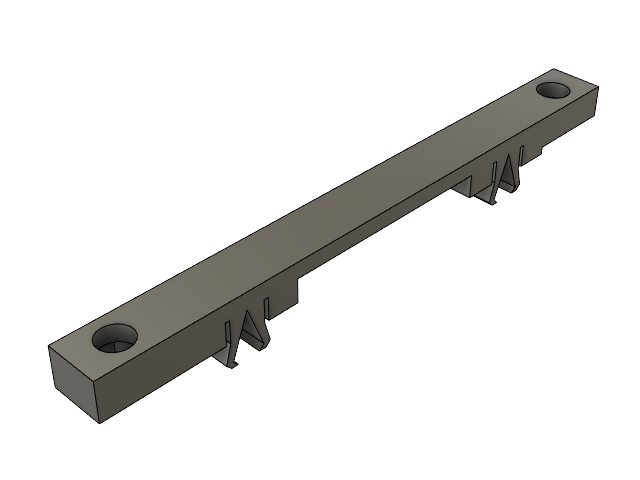

Model: Raspberry Pi Holder Short (RaspberryPiHolderS), 2 kom.

Ostojnici Raspberry Pija

×
Uvucite odstojnike.

Potrebni elementi
Nylon spacer M2 20 mm (mrm-spac20m2nyl1), 4 kom.

Matice odstojnika Raspberry Pija

×
Uvrnite matice i uvucite držače u žlijebove.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 4 kom.

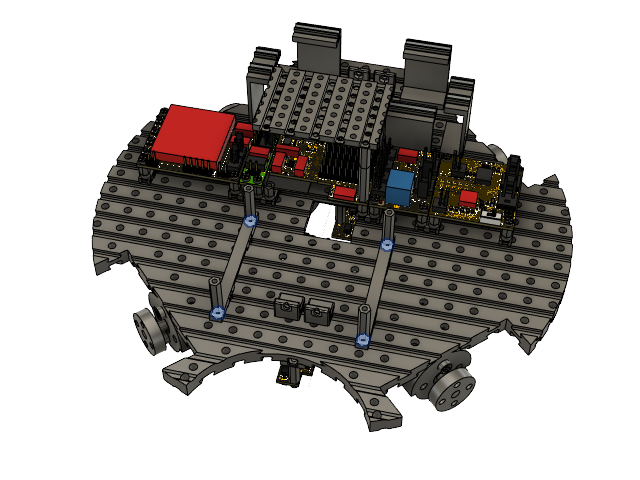

Držači bočnih lidara

×
Uočite pozicije držača bočnih lidara.

Potrebni elementi

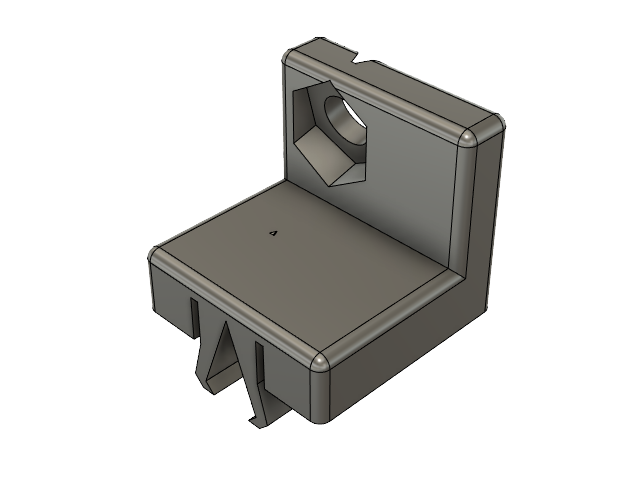

Model: Brick 1x1 L3 15° (Brick1x1l3_15Deg), 1 kom.

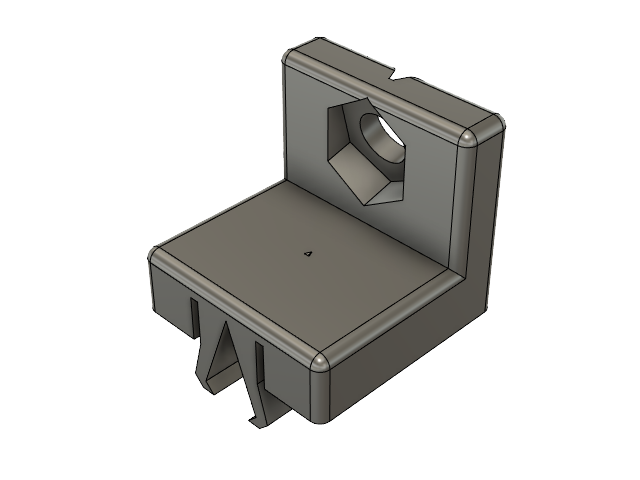

Model: Brick 1x1 L5 15° (Brick1x1l5_15Deg), 2 kom.

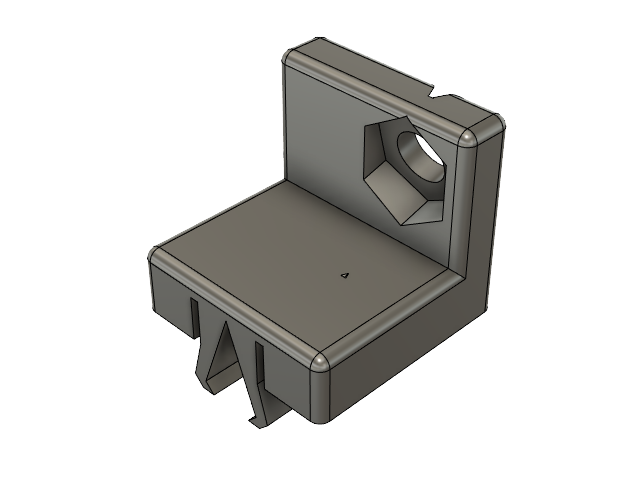

Model: Brick 1x1 L7 15° (Brick1x1l7_15Deg), 1 kom.

Odstojnici lidara

×
Uvucite odstojnike.

Potrebni elementi
Nylon spacer M2 5 mm (mrm-spac5m2nyl1), 8 kom.

Matice lidara

×
Odstojnike pričvrstite maticama.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 8 kom.

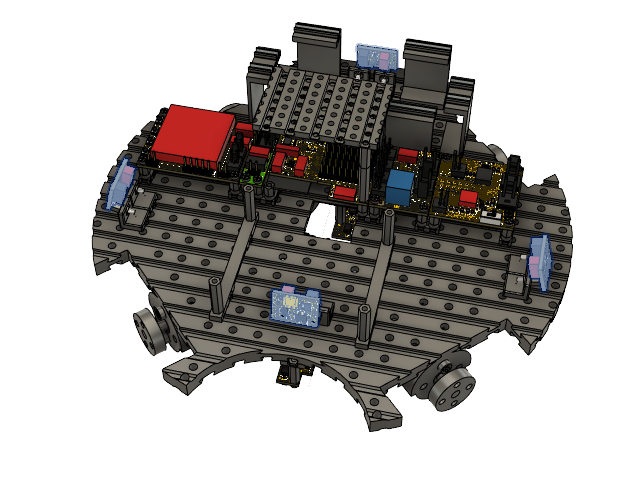

Lidari

×
Uočite pozicije lidara.

Potrebni elementi
MRMS LIDAR 4m VL53L1X, CAN Bus (mrm-lid-can-b2), 4 kom.

Vijci lidara

×
Pričvrstite lidare vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 8 kom.

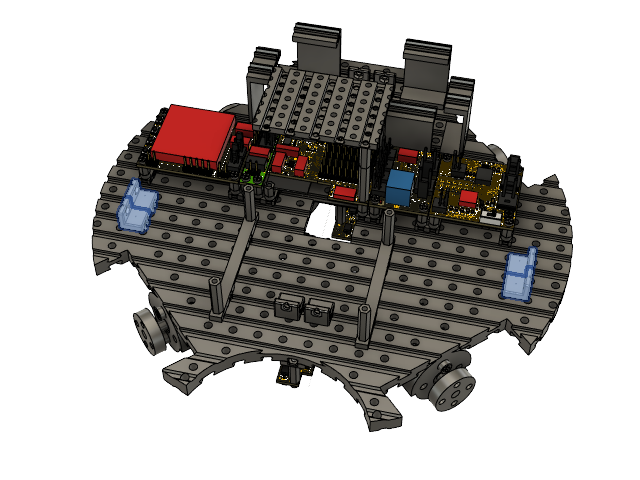

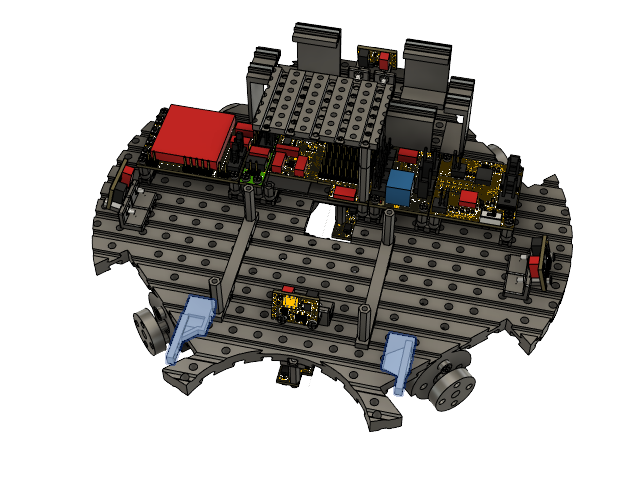

Držači barijere

×
Uvucite držače barijere.

Potrebni elementi
Model: MRMS barrier 2 holder L (mrm-barr2HolderL), 1 kom.

Model: MRMS barrier 2 holder R (mrm-barr2HolderR), 1 kom.

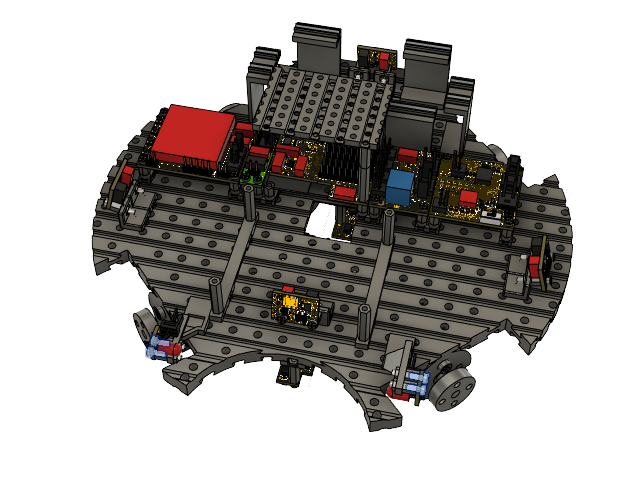

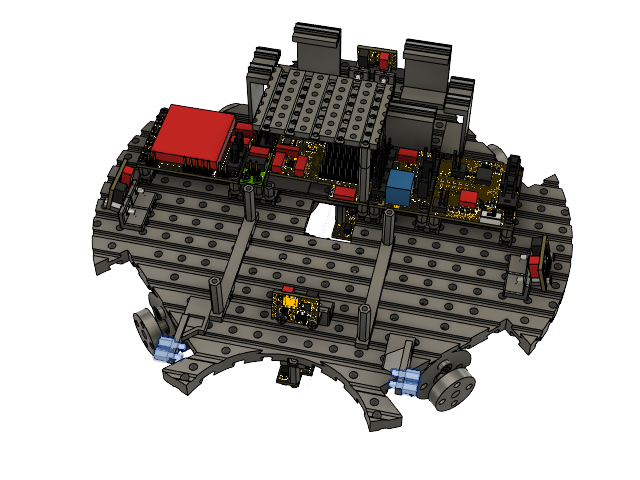

Odstojnici barijere

×
Uočite pozicije odstojnika.

Potrebni elementi
Nylon spacer M2 5 mm (mrm-spac5m2nyl1), 4 kom.

Matice barijere

×
Pričvrstite odstojnike maticama.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 4 kom.

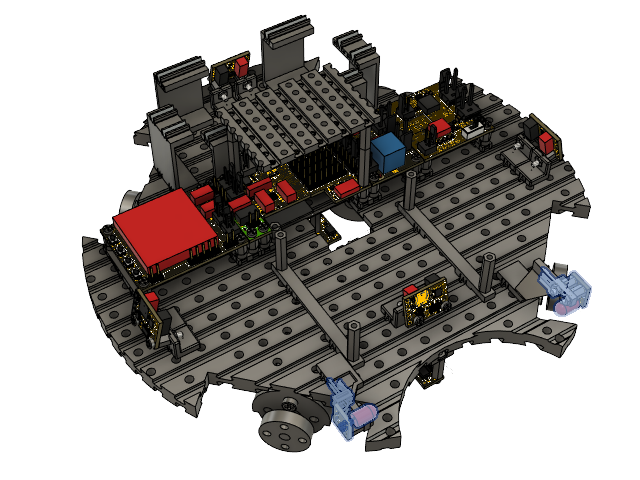

Barijera

×
Uočite pozicije barijere.

Potrebni elementi
ML-R Light Barrier 2 Emitter, high intensity (mrm-barr2em-hi), 1 kom.

ML-R Light Barrier 2 Receiver (mrm-barr2re), 1 kom.

Vijci barijere

×
Pričvrstite barijeru vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 4 kom.

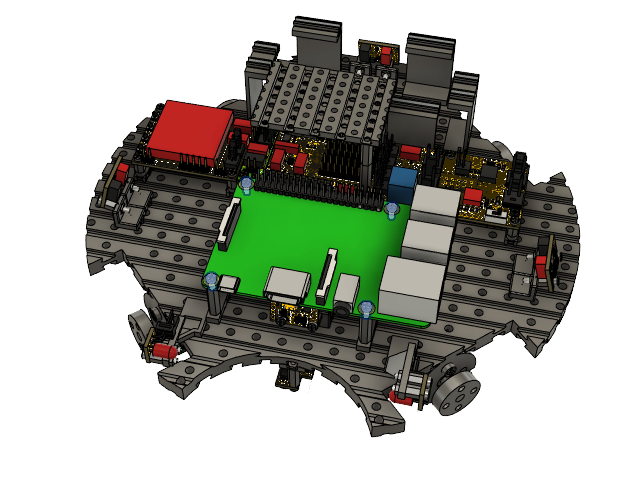

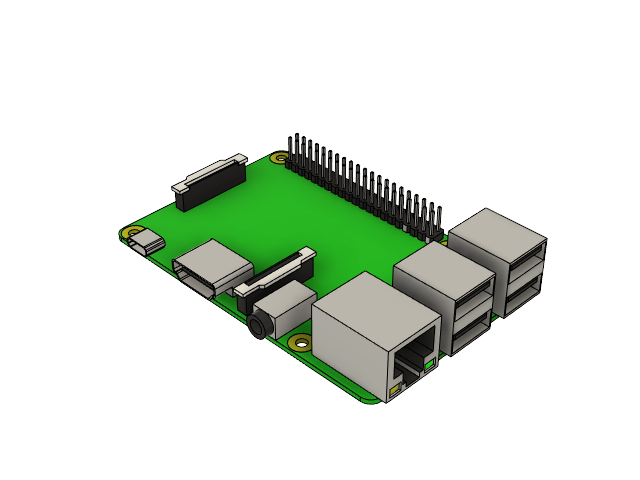

Raspberry Pi

×
Uočite poziciju Raspberry Pi pločice.

Potrebni elementi
Model: Raspberry Pi3 (RaspberryPi3), 1 kom.

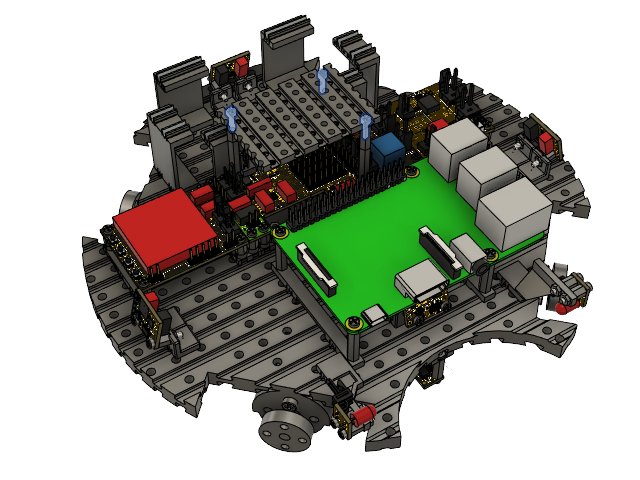

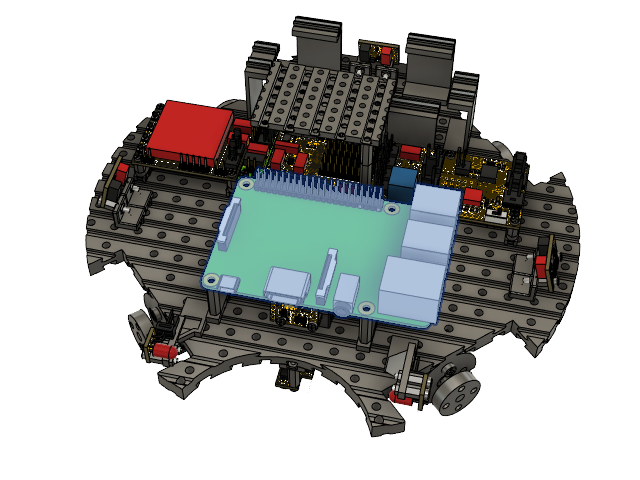

Vijci Raspberry Pija

×
Pričvrstite Raspberry Pi vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 4 kom.

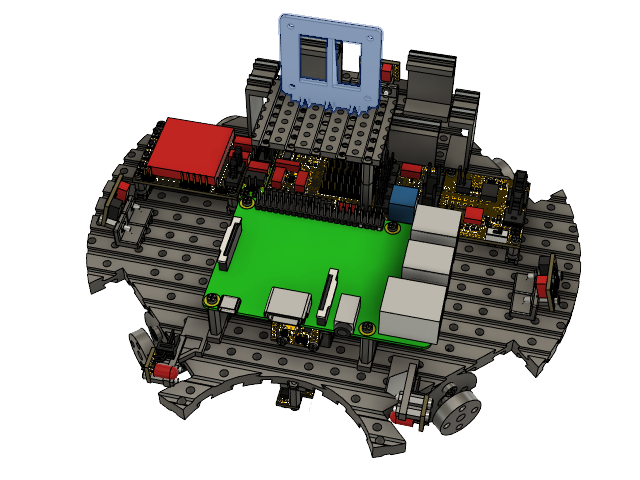

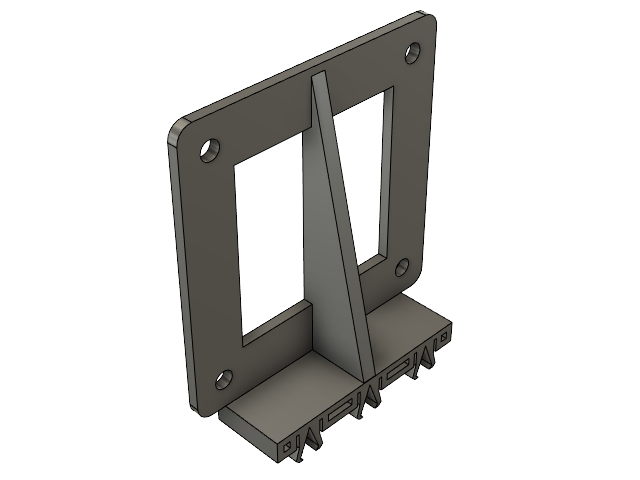

Nosač kamere

×
Pričvrstite nosač kamere.

Potrebni elementi
Model: RPI Camera High Quality Holder (RPICameraHighQHold), 1 kom.

Odstojnici kamere

×
Uočite pozicije odstojnika kamere.

Potrebni elementi
Nylon spacer M2 5 mm (mrm-spac5m2nyl1), 4 kom.

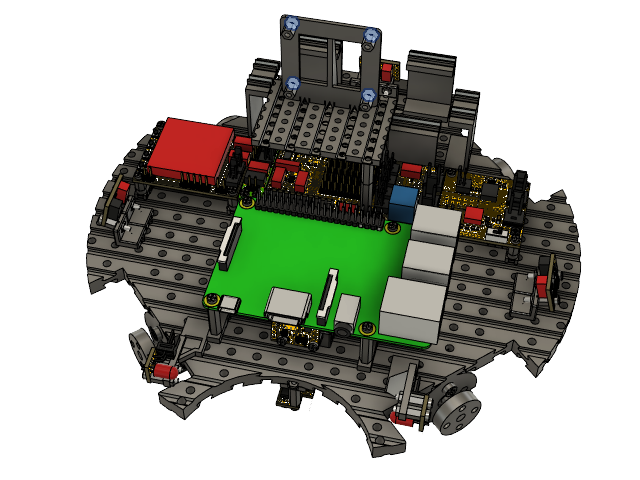

Matice kamere

×
Pričvrstite odstojnike maticama.

Potrebni elementi
Nylon nut M2 (mrm-nut-m2nyl1), 4 kom.

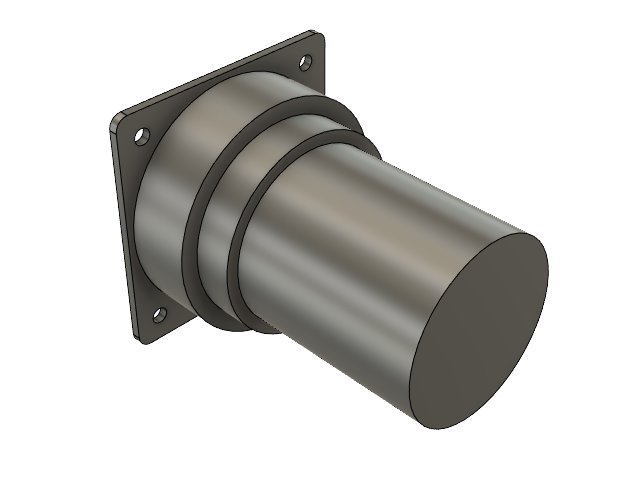

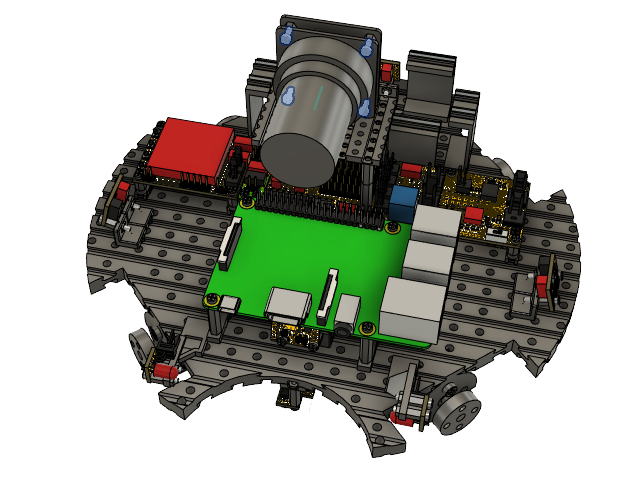

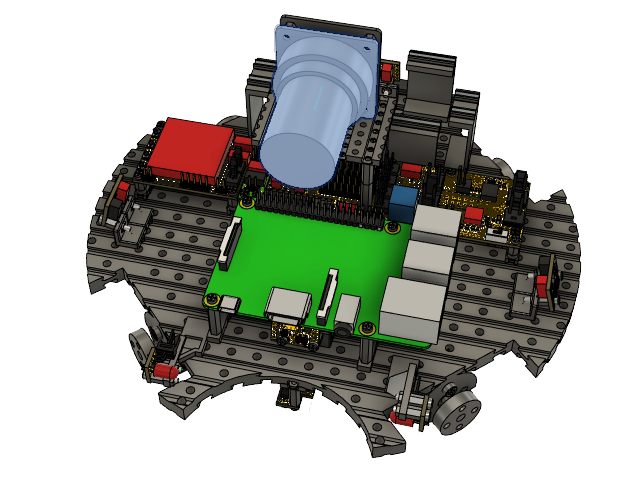

Kamera

×
Uočite poziciju kamere.

Potrebni elementi
Model: RPI Camera High Quality (RPICameraHighQuali), 1 kom.

Vijci kamere

×
Pričvrstite kameru vijcima.

Potrebni elementi
Nylon bolt M2 5 mm, 1 pc. (mrm-bolt5m2nyl1), 4 kom.

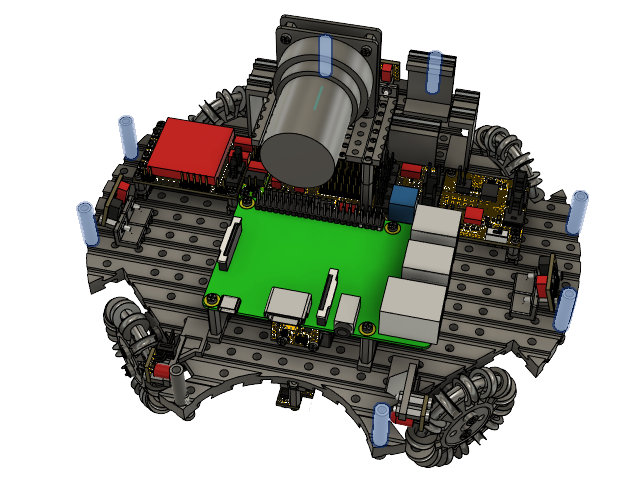

Odstojnici zaštite

×
Uočite pozicije odstojnika zaštite.

Potrebni elementi
Aluminum spacer M3 20 mm, 1 pcs. (mrm-spac20m3alu1), 8 kom.

Donji vijci zaštite

×
Pričvrstite odstojnike vijcima.

Potrebni elementi

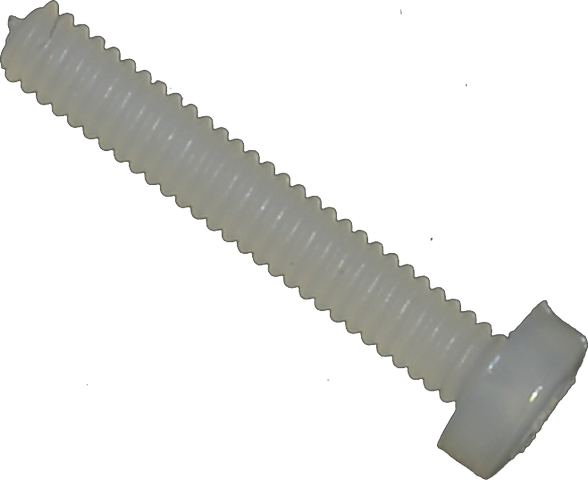

Nylon bolt M3 12 mm, 1 pc. (mrm-bolt12m3nyl1), 8 kom.

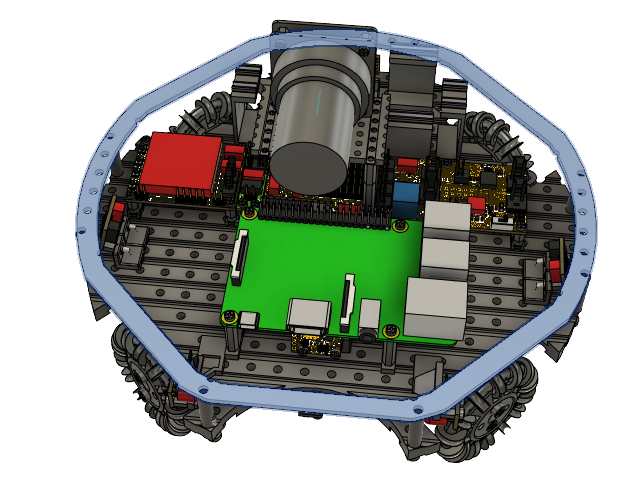

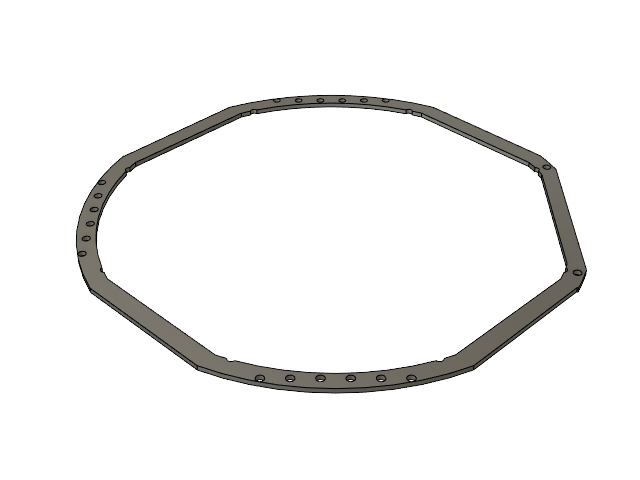

Zaštita

×
Postavite zaštitu na mjesto.

Potrebni elementi
Model: Soccer A top board (mrm-rob-s-abo-top), 1 kom.

Vijci zaštite

×
Pričvrstite zaštitu vijcima.

Potrebni elementi

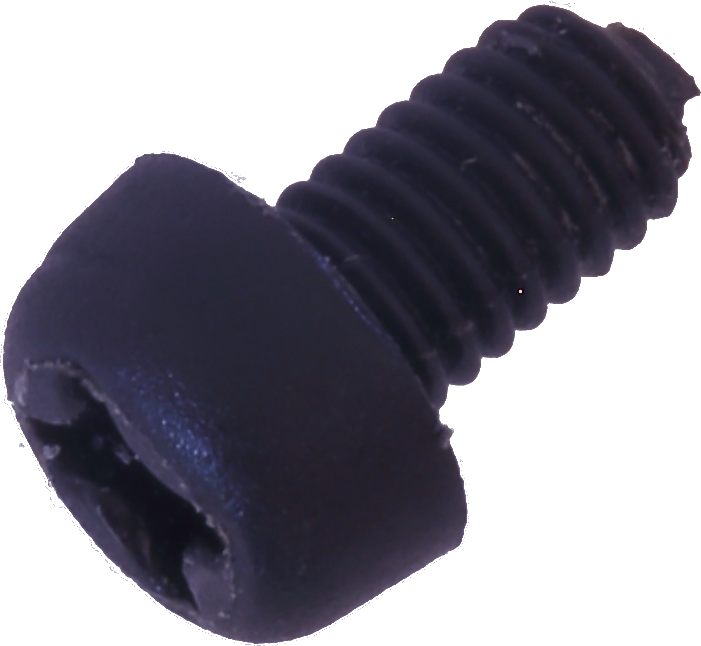

Nylon bolt M3 5 mm, 1 pc. (mrm-bolt5m3nyl1), 8 kom.

Primjedbe
