ML-R Power Supply 2x, voltmeter (mrm-ps2xa)
Ukratko
2 visokoučinkovita pretvarača napona baterije (6.5 - 16 V) u 3.3 V (3 A) i 5 V (5 A). Elektronički prekidač. Zaštita od obrnutog, previsokog i preniskog ulaznog napona. Voltmetar.
Cijena:
20,06 €, PDV uklj
Kupi
Osobine
|
Ulazi.
|
2 ulazna konektora ulaznog napona Molex KK396 (tamnocrveni). |
|
Izlazi
|
2 konektora Molex KK254: 5 V (crven), 3.3 V (narančast). |
|
Ulazni napon
|
6 - 16 V. |
|
Vrsta.
|
Switching step-down. |
|
Izlazni napon.
|
2 izlaza: 5 i 3.3 V. |
|
Efikasnost.
|
3.3 V 91 %, 5 V 91 %. |
|
Kontinuirana izlazna struja.
|
3.3 V: 5 A, 5 V: 5 A. |
|
Prekidač.
|
Poluvodički (FET) prekidač. Ograničenje ukupne struje na 6.5 A. Vrlo niska struja u hibernaciji. |
|
Odvojivost izlaza od ulaza.
|
Ne. |
|
Voltmetar.
|
Da. |
|
Zaštita od obrnutog ulaznog napona.
|
Da. |
|
Zaštita od preniskog napona.
|
Da, napon se bira trimerom. |
|
Zaštita od previsokog ulaznog napona
|
Da, SCR tiristorom i SMD osiguračem. |
|
Status LED.
|
Da. |
|
Stardardizirani format.
|
Da. Više detalja ovdje. |
|
Plug and play.
|
Nije potreban. |
Potrebni elementi
-
M2 odstojnici, 4 kom. Ne nalaze se uz proizvod.
-
M2 vijci, 4 kom. Ne nalaze se uz proizvod.
-
M2 matice, 4 kom. Ne nalaze se uz proizvod.
- Kabel za spoj na napajanje. Nije uz proizvod.
Spajanje
Pločica posjeduje zaštitu od preniskog napona. Pustite li LiPo bateriju da se isprazni do kraja, bacit ćete ju u smeće. Ova zaštita to onemogućava.

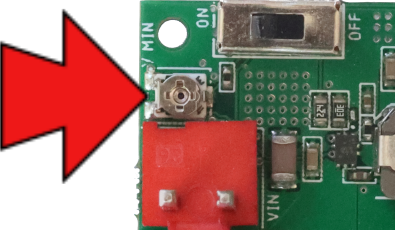

Ukoliko priključite bateriju od 2 ćelije, i regulator ne daje izlazni napon, provjerite promjenjivi otpornik na koji pokazuje strelica.
Želite li namjestiti napon isključivanja na željeni, opet koristite taj otpornik. Vrlo pažljivo ga okrećite malim odvijačem jer je krhak. Pazite da ne okrenete previše lijevo ili desno, preko graničnika, jer će otpornik puknuti.
